Wireless charging fast transmitter module type c with green pcb, pink coil, and yellow adhesive for wireless charging function

Modul für kabelloses Laden, Leistungslade-Transmitter-Schaltkreisplatine

$75.08

SPEZIFIKATIONEN

AC/DC-Bereich: DC<75V

Markenname: occkic

Zertifizierung: KEINE

Hochbesorgniserregende chemische Substanz: keine

Modellnummer: 20W-Schnelllade- drahtloses Ladegerät-Transmittermodul

Ursprung: Festlandchina

Schwarzer und orangefarbener Beschreibungstext mit dünner schwarzer Linie und darunterliegender orangefarbener Linie auf einer drahtlosen Lade-Übertragermodul-Schnelllade-Schaltplatine, die die Funktion des drahtlosen Ladens hervorhebt.

Produktübersicht:

Dieses drahtlose Ladegeräte-Transmittermodul bietet eine zuverlässige Lösung für schnelles Laden von Mobiltelefonen und anderen kompatiblen Geräten. Für eine nahtlose Integration entwickelt, unterstützt es eine effiziente Energieübertragung und hält dabei die Betriebstemperaturen im Vergleich zu ähnlichen Produkten niedriger.

Wichtige Merkmale:

1: Die Ladetemperatur bleibt 5–10°C niedriger als bei vergleichbaren Lösungen, wodurch Sicherheit und Leistung verbessert werden.

2: Ausgestattet mit einem eingebauten MCU und einem Lade-Management-IC-Chip für eine intelligente Ladeüberwachung.

3: Das einfache Verdrahtungsdesign ermöglicht eine einfache Installation und Nutzung.

4: Zertifiziert nach den Standards CE, FCC und RoHS, um Qualität und Konformität sicherzustellen.

5: Enthält sechs wichtige Sicherheitsvorkehrungen—Überstrom, Überspannung, Übertemperatur, Überleistung, Unterspannung und Kurzschluss—zum Schutz Ihres Geräts beim Schnellladen.

Hinweise zur Verwendung:

Das Verständnis des drahtlosen Ladens ist entscheidend: Es besteht aus einem Sender und einem Empfänger. Wenn Ihr Mobiltelefon über eine integrierte Funktion zum drahtlosen Laden verfügt oder bereits einen Empfänger besitzt, müssen Sie lediglich dieses Transmittermodul erwerben. Für Telefone ohne Funktion zum drahtlosen Laden müssen sowohl Sender als auch Empfänger gemeinsam verwendet werden, damit das Laden ordnungsgemäß funktioniert.

Technische Spezifikationen:

Eingangsleistung: Typ-C-Anschluss unterstützt 5V/9V/12V oder QC3.0; Löt-Draht-Eingangsspannungsbereich von 8V bis 13,5V.

Übertragungsentfernung: Spacer 0–8 mm mit maximaler effektiver Entfernung von 10 mm, und Spacer 0–10 mm mit maximal 14 mm.

Ladeleistung: Erkennt automatisch und unterstützt 5W, 7,5W, 10W, 15W und 20W für vielseitige Schnellladefähigkeiten.

Spulengröße: Durchmesser 50 mm und Dicke 2,2 mm.

Größe der Leiterplatte: 35 mm x 35 mm bei einer Dicke von 3,1 mm.

Konformität: Erfüllt Standards für drahtloses Laden mit Produktzertifizierung einschließlich CE, FCC und RoHS.

Zusätzliche Hinweise:

(Für Geräte ohne integrierte Funktion für drahtloses Laden ist das Hinzufügen eines Empfängers erforderlich, um 5W drahtloses Laden zu ermöglichen.)

Lieferumfang:

1 × Modul für drahtloses Schnellladen

Schwarzes und orangefarbenes Logo mit minimalistischer Gestaltung auf einer drahtlosen Lade-Übertragermodul-Schnelllade-Schaltplatine für die Funktion des drahtlosen Ladens

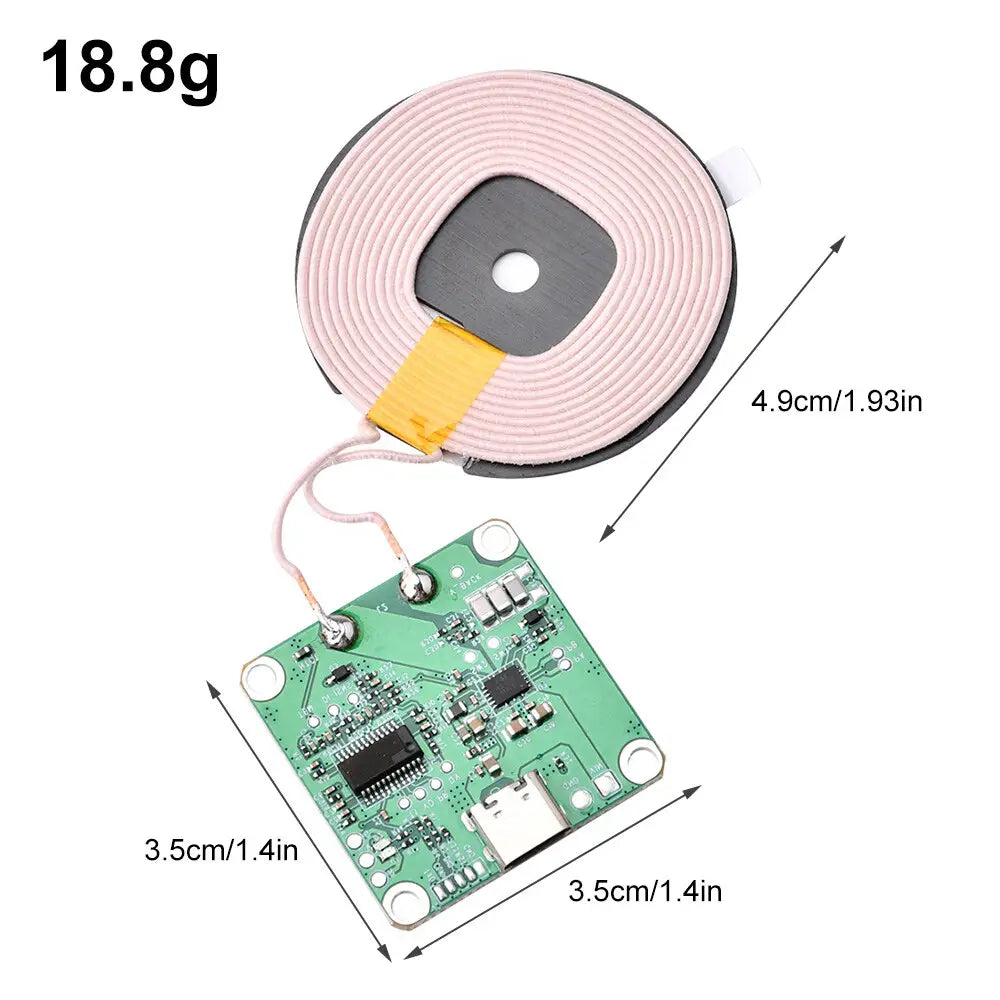

Kompaktes drahtloses Lade-Übertragermodul mit einer kreisförmigen, weichrosa Spule und einem schwarzen Zentrum, kombiniert mit einer grünen Schaltplatine mit integriertem USB-Port für Schnellladen und drahtlose Ladefunktion.

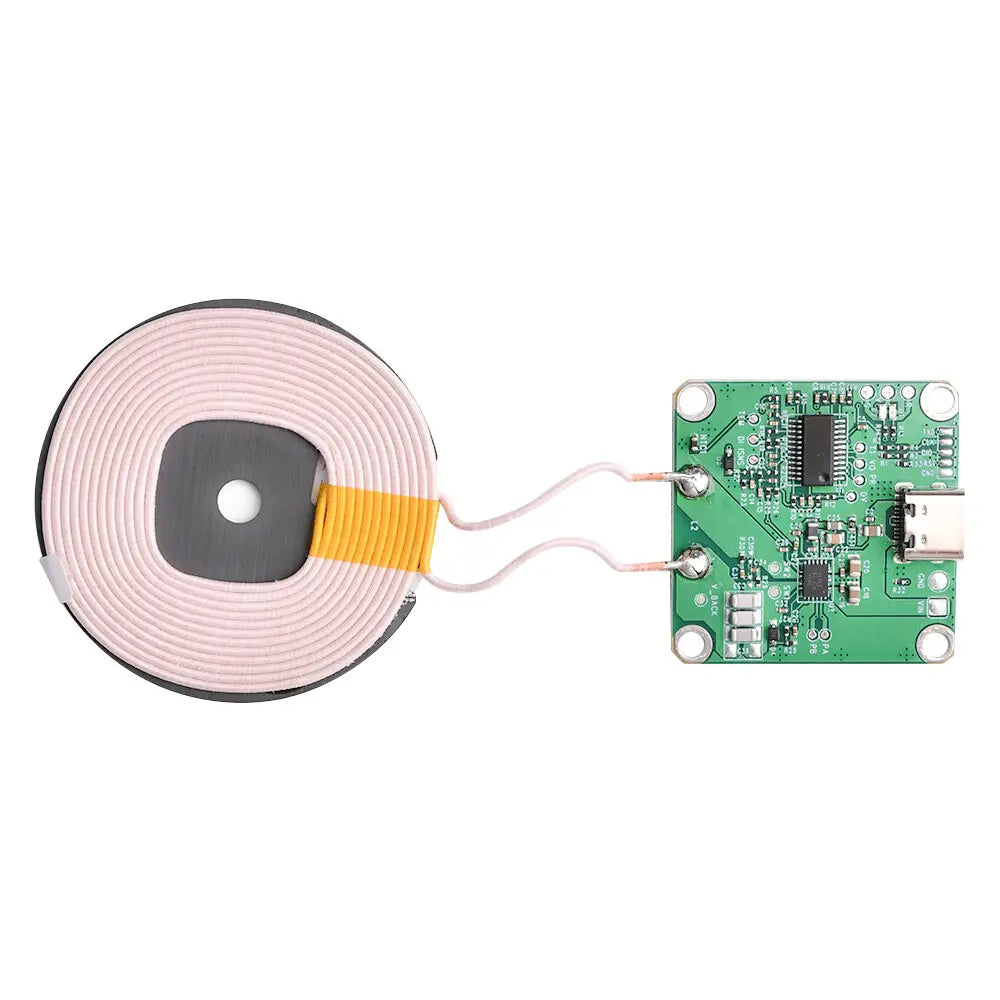

Drahtloses Lade-Übertragermodul-Schnelllade-Schaltplatine mit kreisförmiger pinkfarbener Spulenantenne mit schwarzem Zentrum und gelbem Klebestreifen, verbunden mit einer grünen gedruckten Schaltplatine mit USB-Port und elektronischen Bauteilen für die Funktion des drahtlosen Ladens.

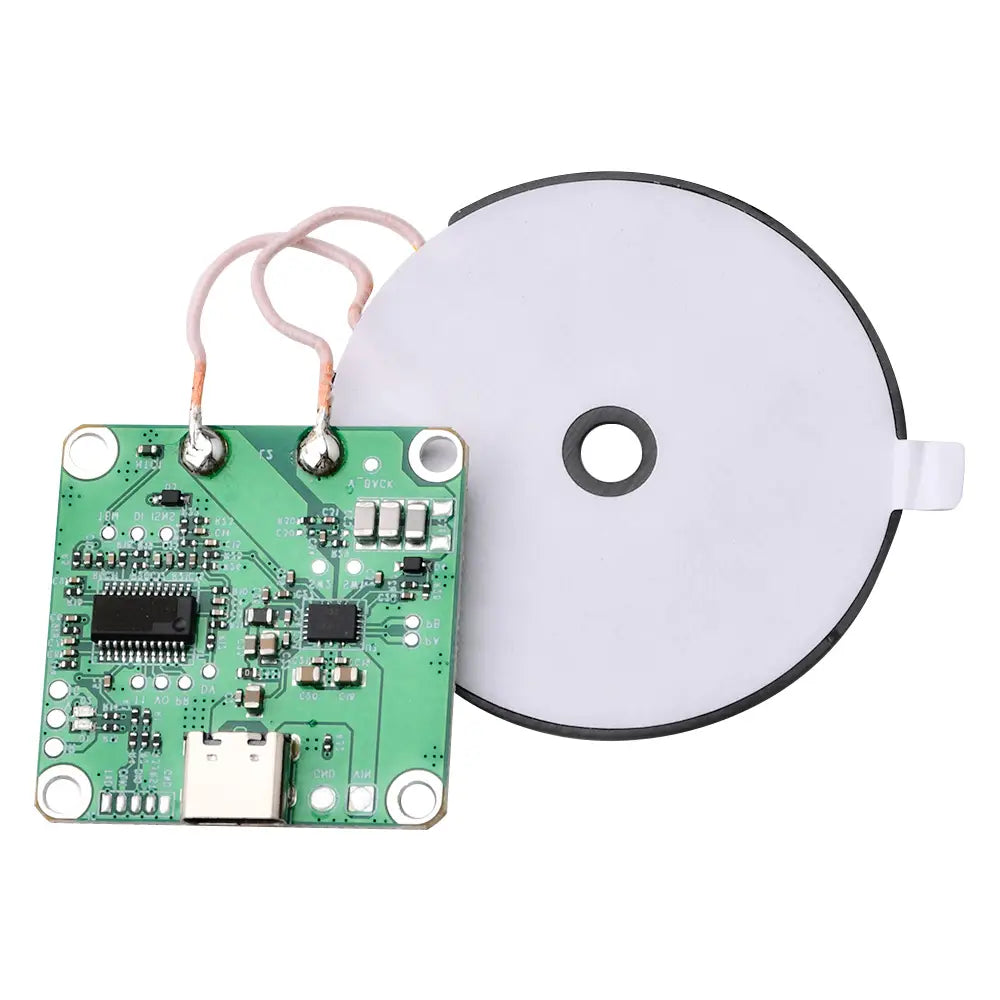

Grüne Schaltplatine mit USB-Port und Kupferdrähten, verbunden mit einer weißen, kreisförmigen drahtlosen Ladefläche, die ein drahtloses Lade-Übertragermodul mit Schnellladefunktion zeigt, für drahtlose Ladefunktion.

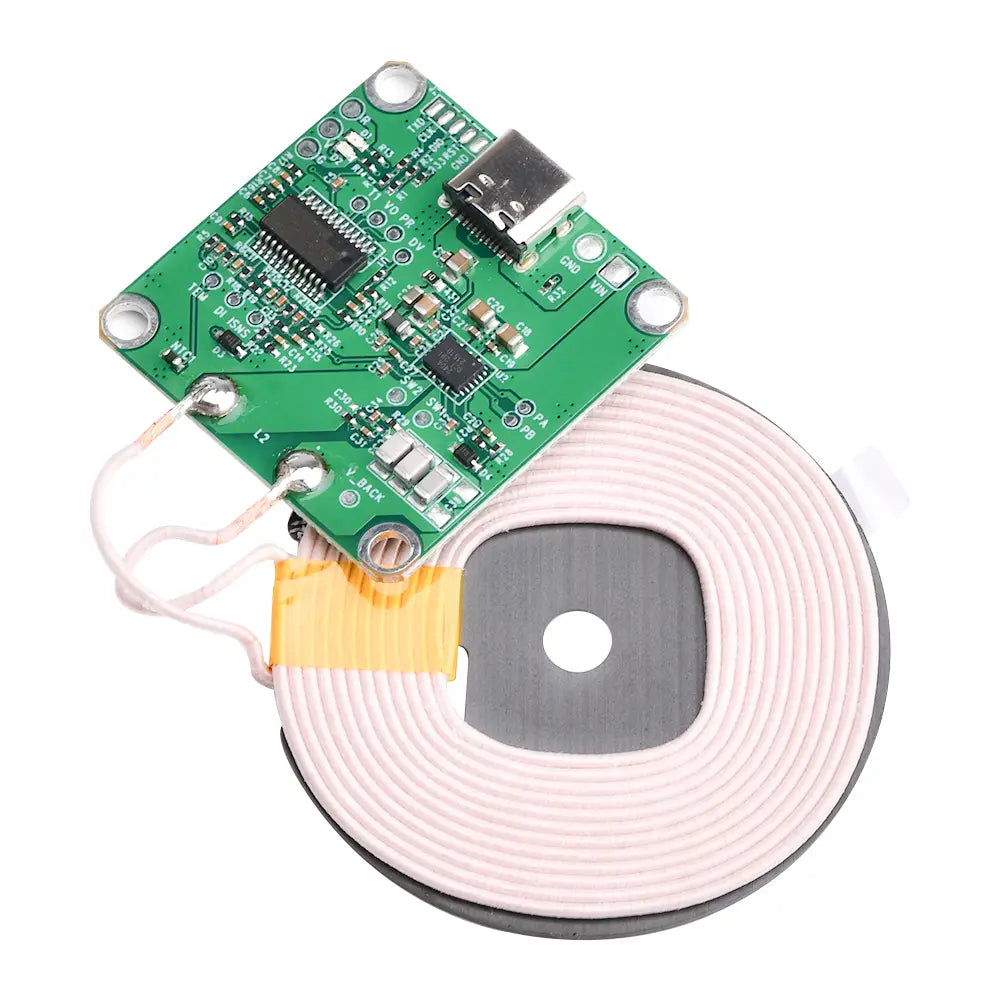

Drahtloses Lade-Übertragermodul-Schnelllade-Schaltplatine mit grünem PCB, USB-C-Port und weißem gewendeltem Draht für die Funktion des drahtlosen Ladens.

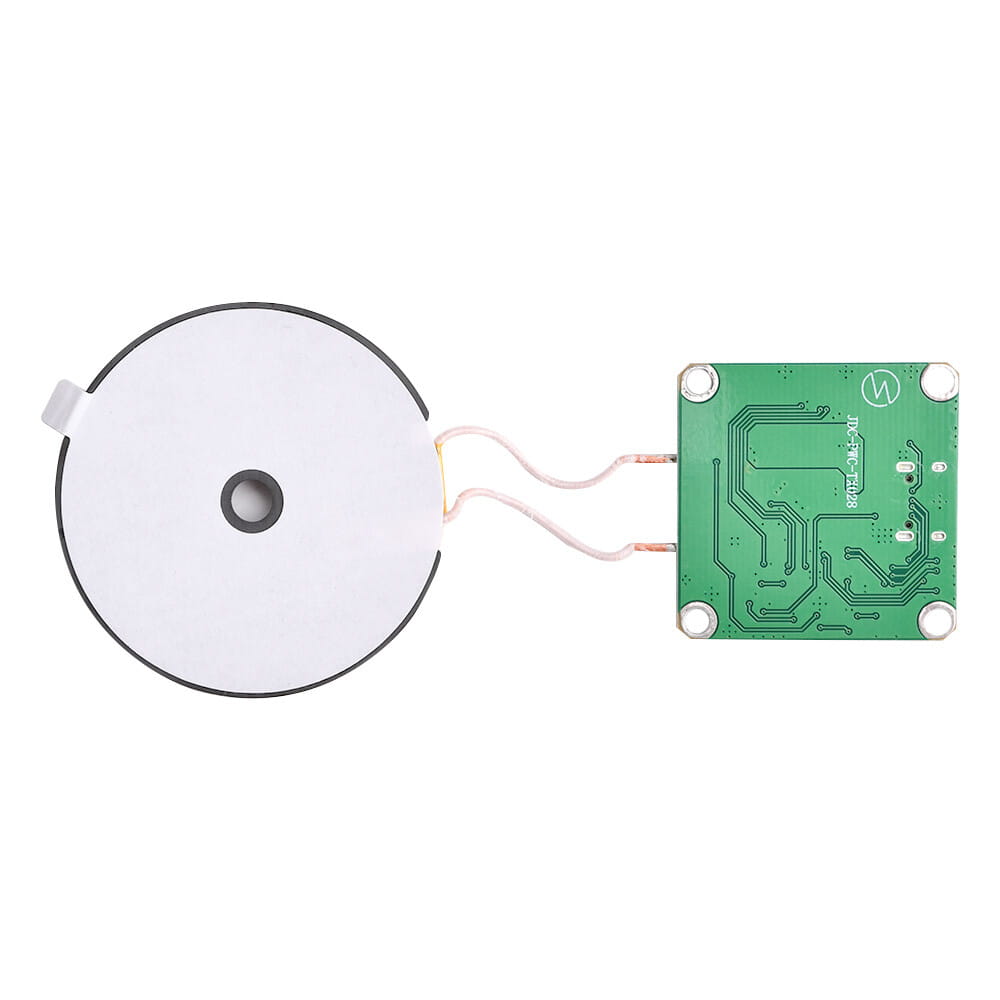

Weißes, kreisförmiges drahtloses Lade-Übertragermodul mit Schnelllade-Schaltplatine, verbunden über dünne Drähte mit einer grünen Schaltplatine, zur Darstellung der drahtlosen Ladefunktion

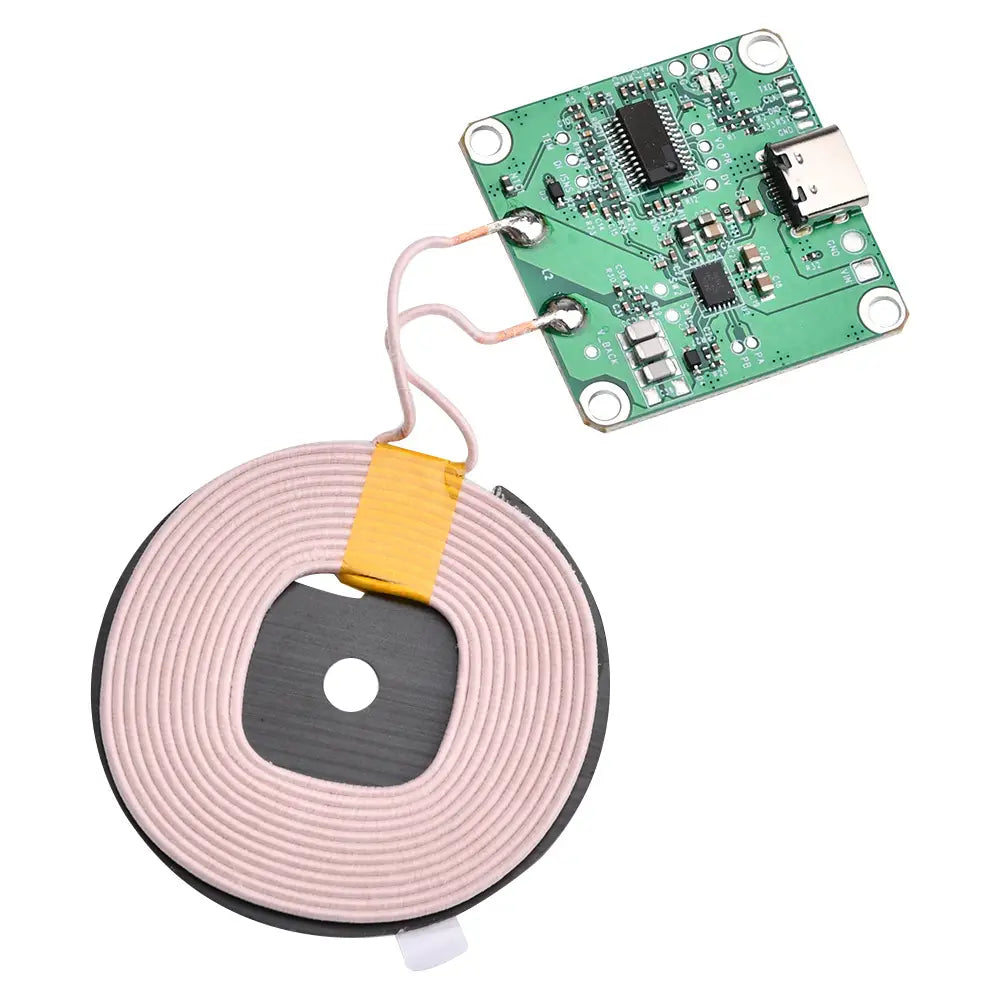

Rosa gewendeltes drahtloses Lade-Übertragermodul mit gelbem Klebestreifen und schwarzem Zentrum auf einer grünen Schaltplatine mit USB-C-Port, ausgelegt für Schnellladen und drahtlose Ladefunktion

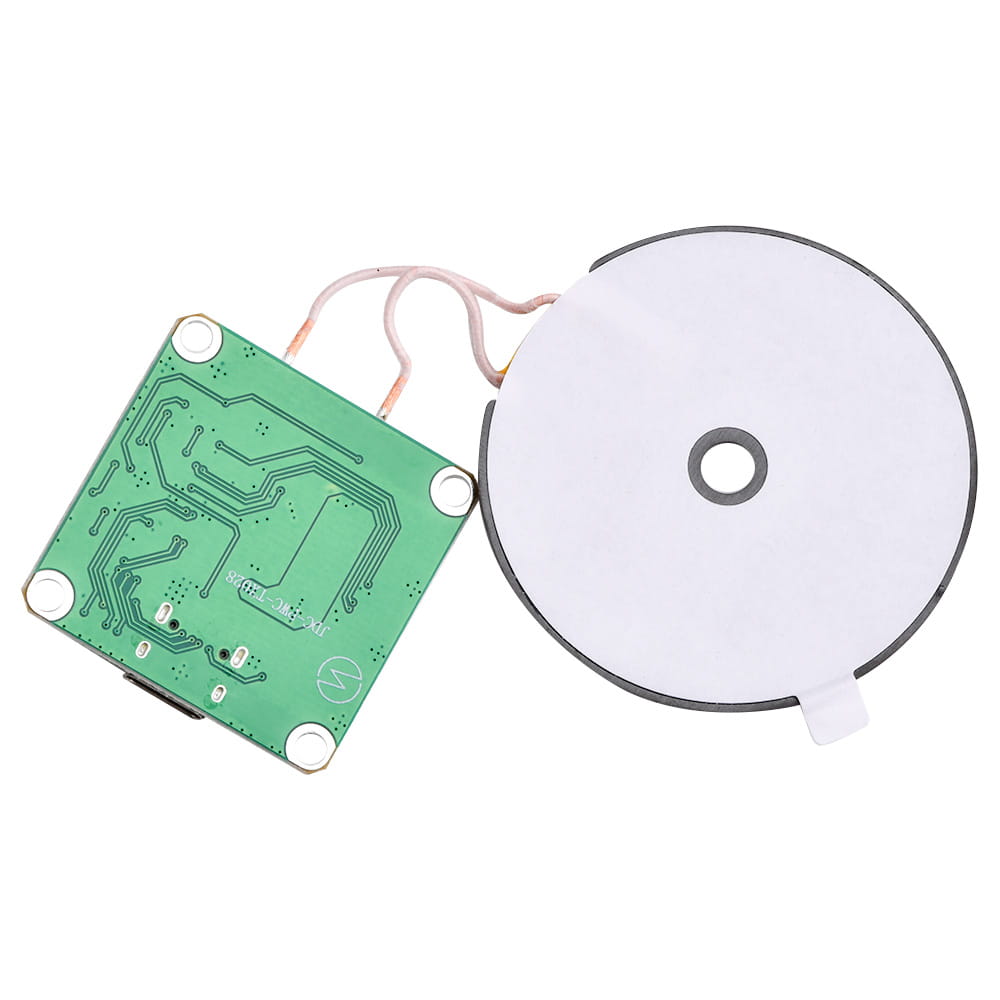

Grüne Schaltplatine mit silbergelöteten Leiterbahnen und vier Befestigungslöchern, verbunden durch dünne Kupferdrähte mit einer weißen, kreisförmigen drahtlosen Ladefläche mit schwarzem Rand in einem drahtlosen Lade-Übertragermodul für die Schnellladefunktion.

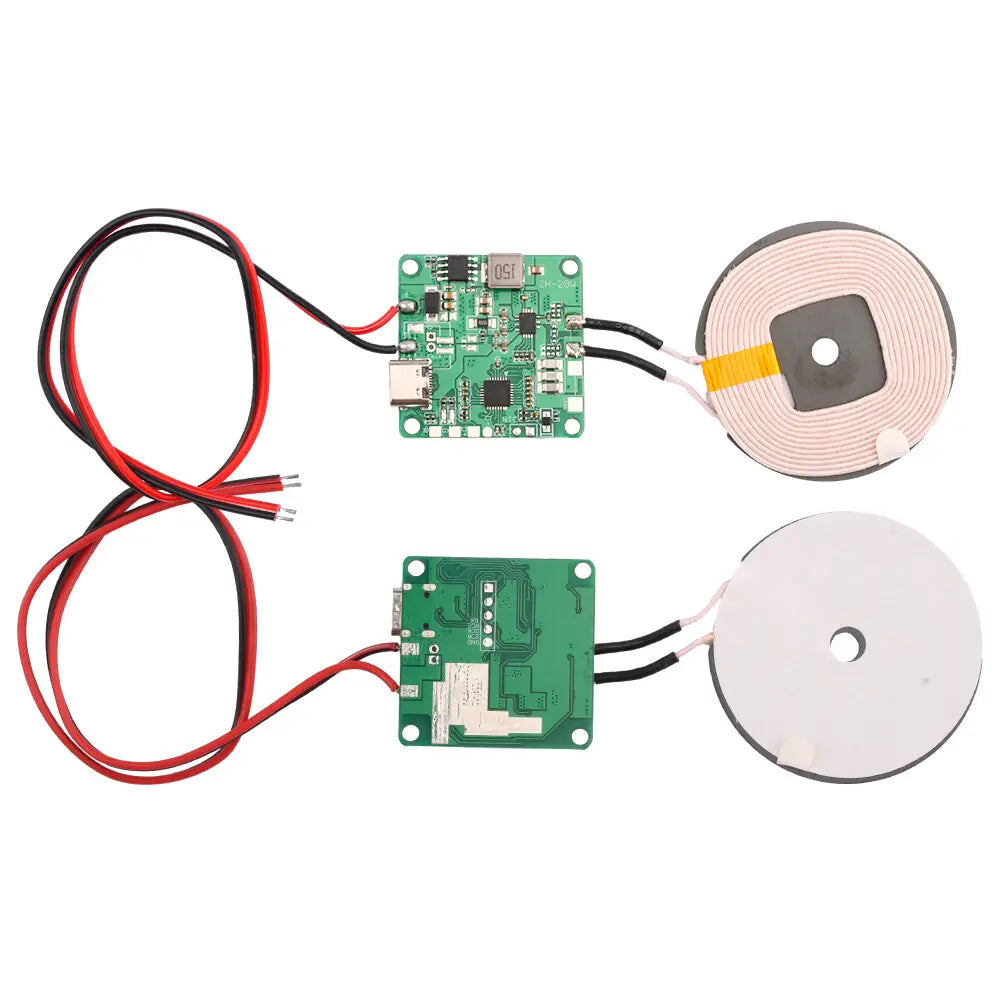

Drahtloses Lade-Übertragermodul-Schnelllade-Schaltplatine mit zwei grünen Schaltplatinen mit USB-Ports, kombiniert mit pinken und weißen kreisförmigen Spulen, verbunden durch rote und schwarze Drähte für die Funktion des drahtlosen Ladens.

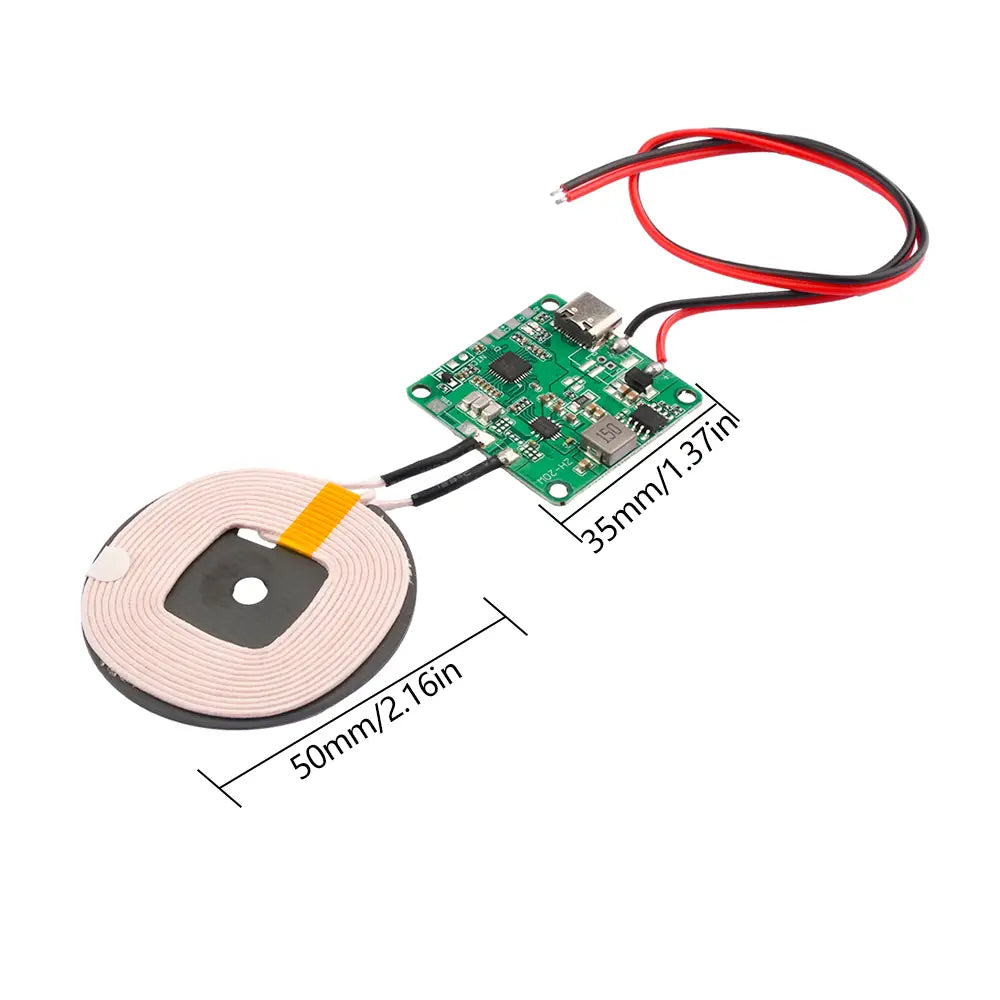

Drahtloses Lade-Übertragermodul-Schnelllade-Schaltplatine mit einem kreisförmigen pinkfarbenen Spulenempfänger und einer grünen gedruckten Schaltplatine mit USB-C-Port und Bauteilen, verbunden über rote und schwarze Drähte für die Funktion des drahtlosen Ladens.

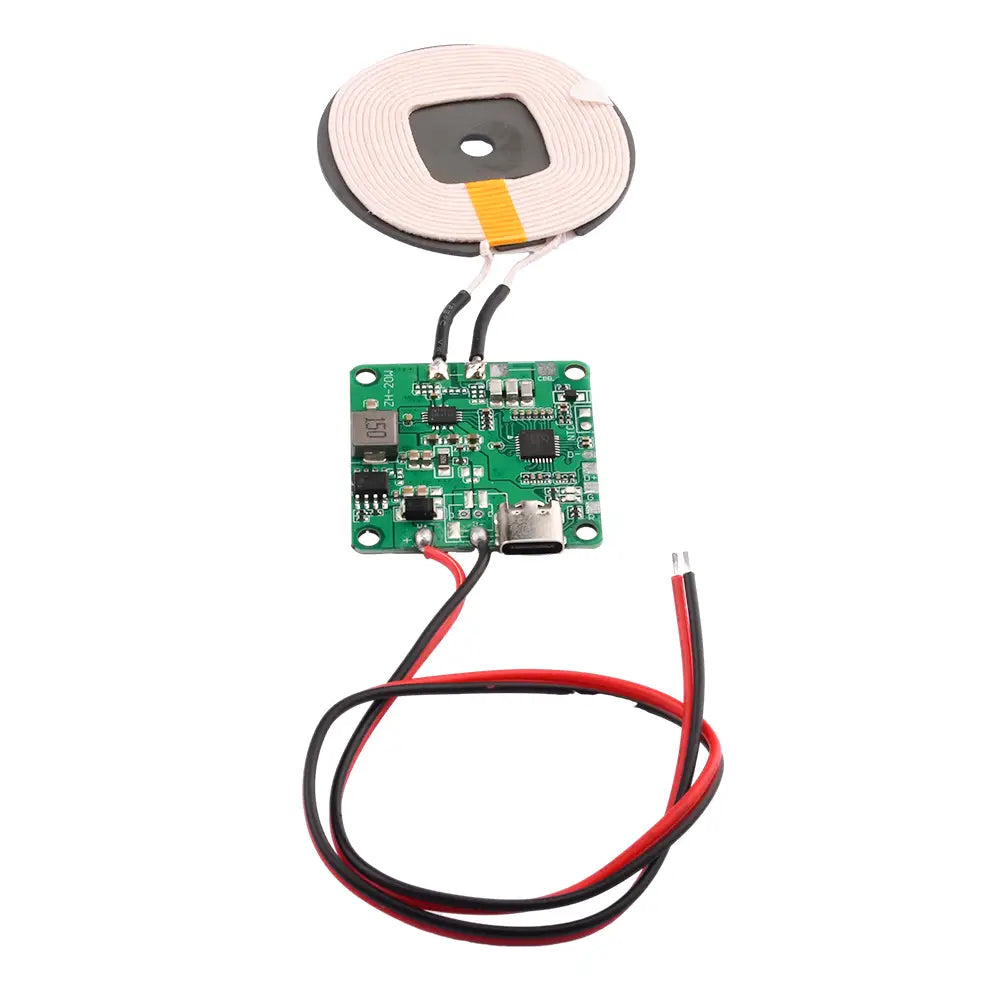

Drahtloses Lade-Übertragermodul-Schnelllade-Schaltplatine mit einer grünen gedruckten Schaltplatine, schwarzen und roten Drähten sowie einem kreisförmigen weißen gewendelten Empfänger für die Funktion des drahtlosen Ladens.

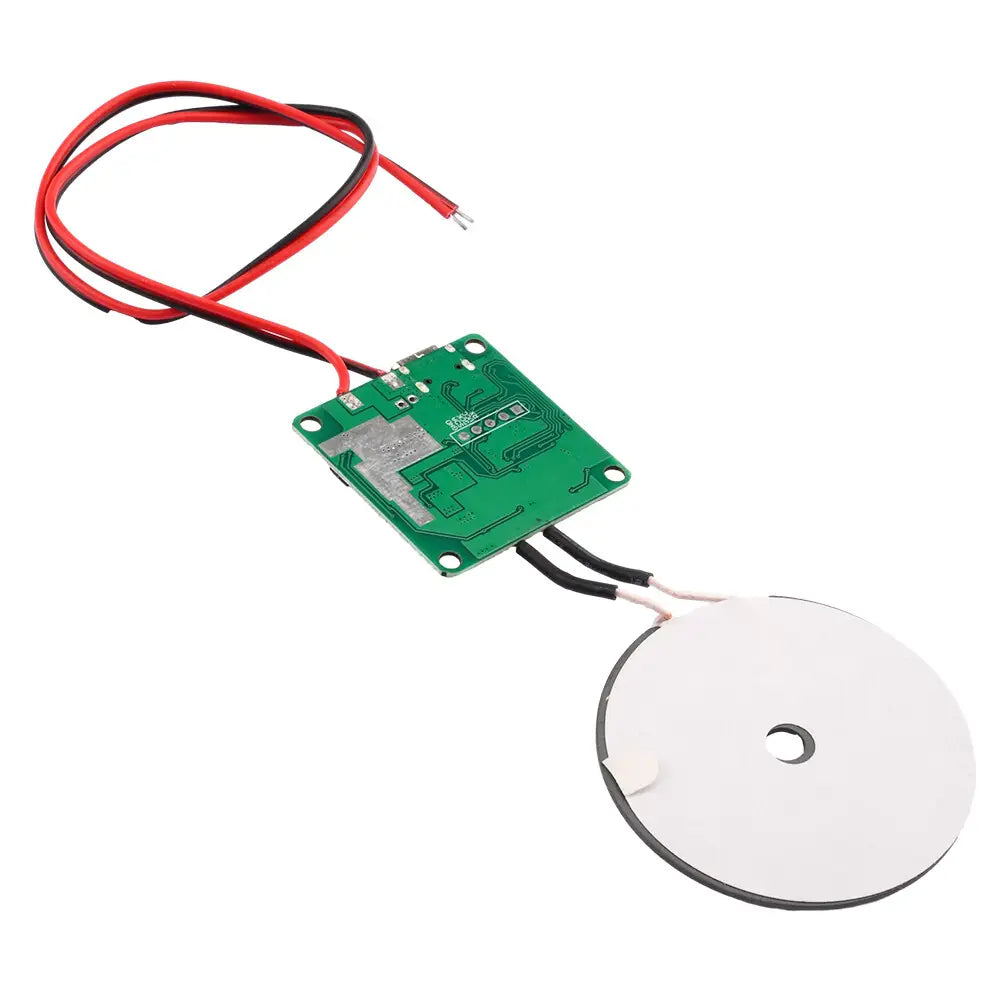

Grüne Schaltplatine mit roten und schwarzen Drähten, verbunden mit einer kreisförmigen weißen Spule für eine drahtlose Lade-Übertragermodul-Schaltplatine, die eine effiziente drahtlose Ladefunktion bereitstellt.

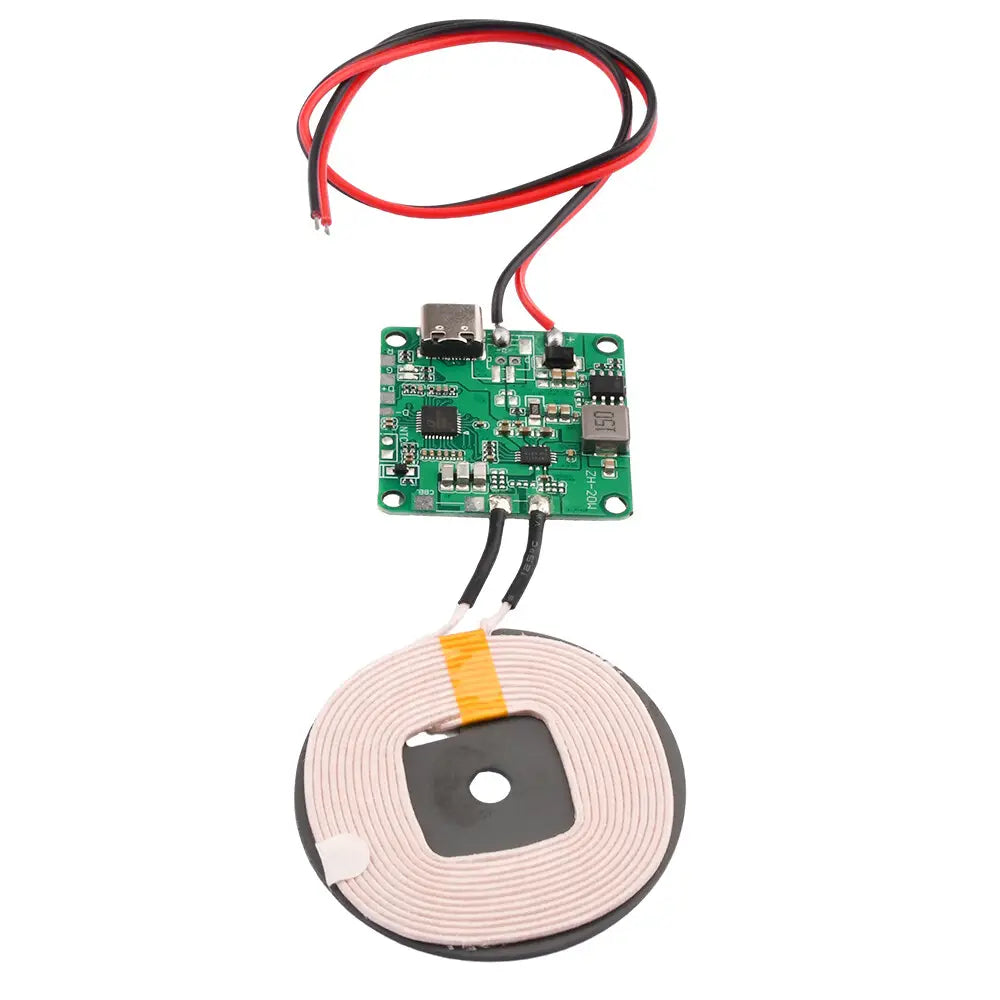

Drahtloses Lade-Übertragermodul-Schnelllade-Schaltplatine mit einer grünen Schaltplatine und gewendeltem weißem Draht, mit roten und schwarzen Netzeingangsdrähten für die Funktion des drahtlosen Ladens.

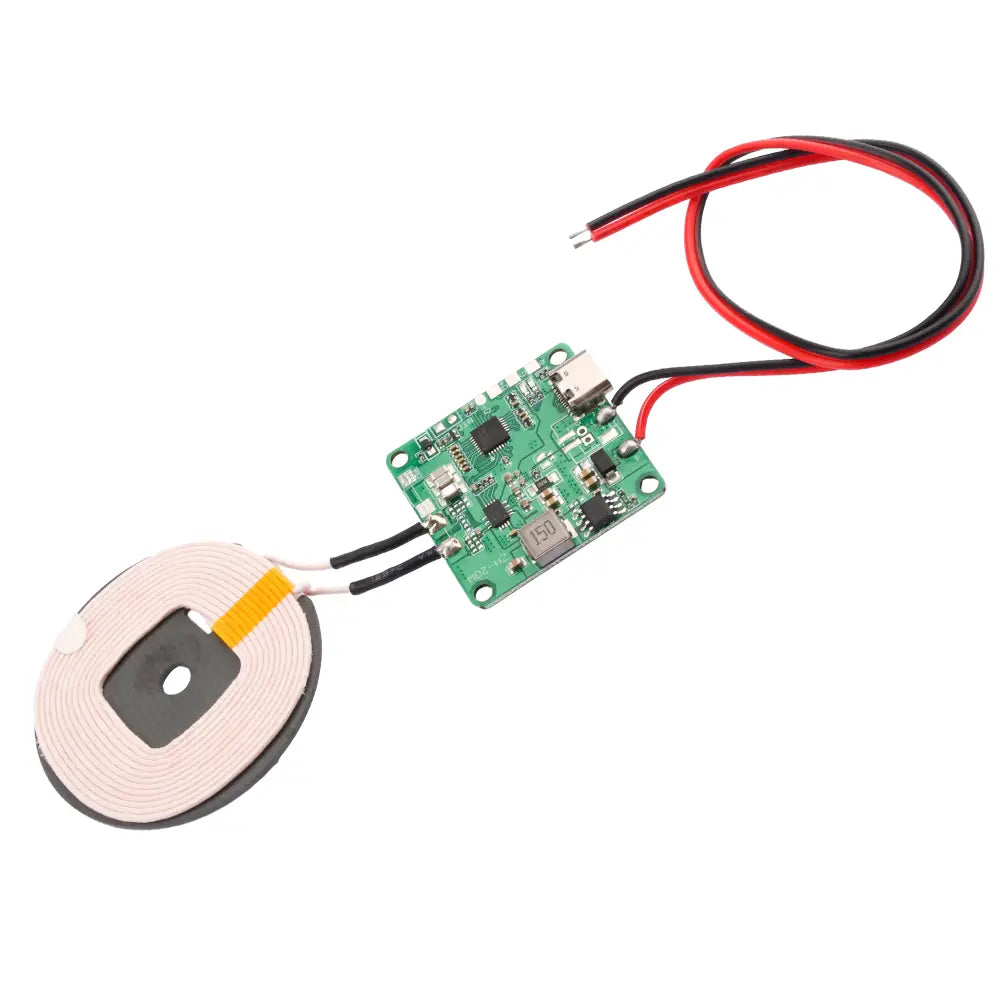

Drahtloses Lade-Übertragermodul-Schnelllade-Schaltplatine mit grünem PCB mit schwarzen und roten Drähten, einer weißen gewendelten Induktivität und einem gelben Klebestreifen für die drahtlose Ladefunktion.
