製品概要

本モジュールは5Vおよび12Vのデュアル電圧出力に対応しており、各種電子機器の電源として適しています。はんだ付け不要で組み立てが容易な設計であり、手軽で迅速なDIYソリューションを求める電子工作愛好家に最適です。

主な特長

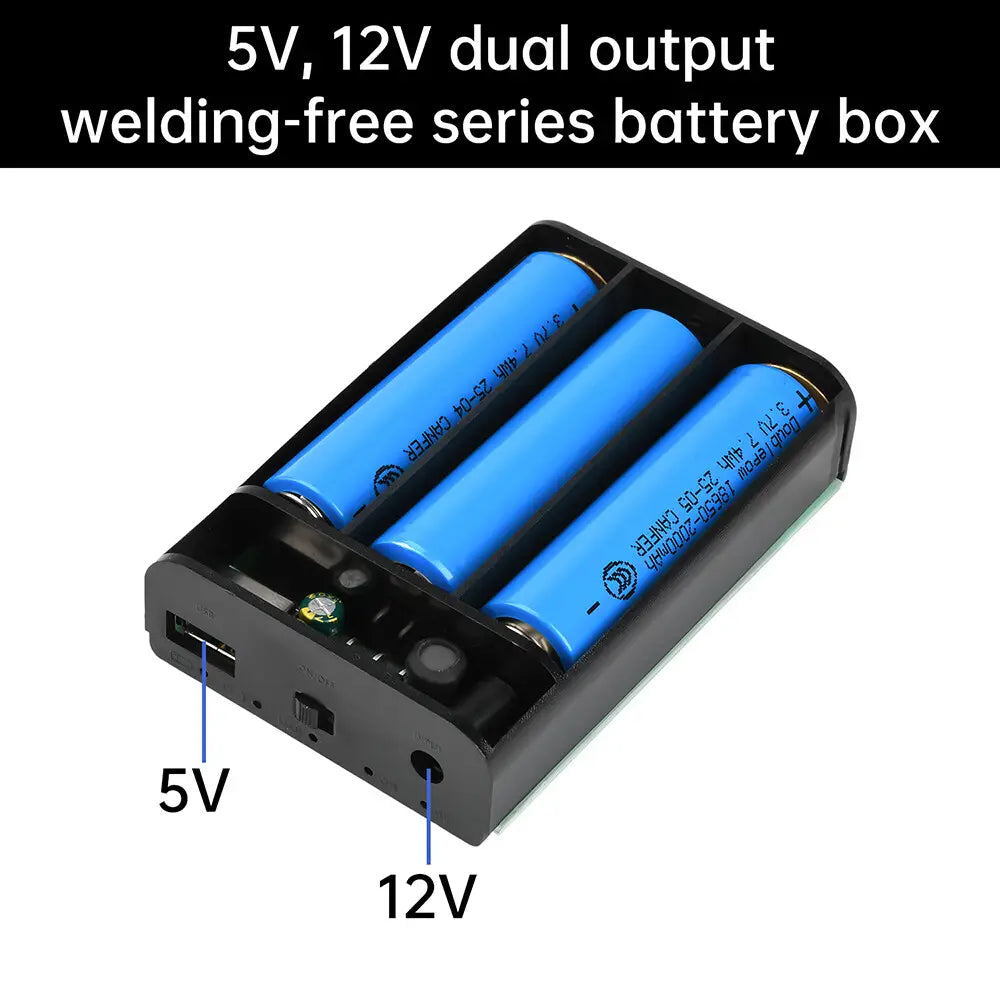

• 多様な電源ニーズに対応する5Vおよび12Vのデュアル電圧出力に対応。

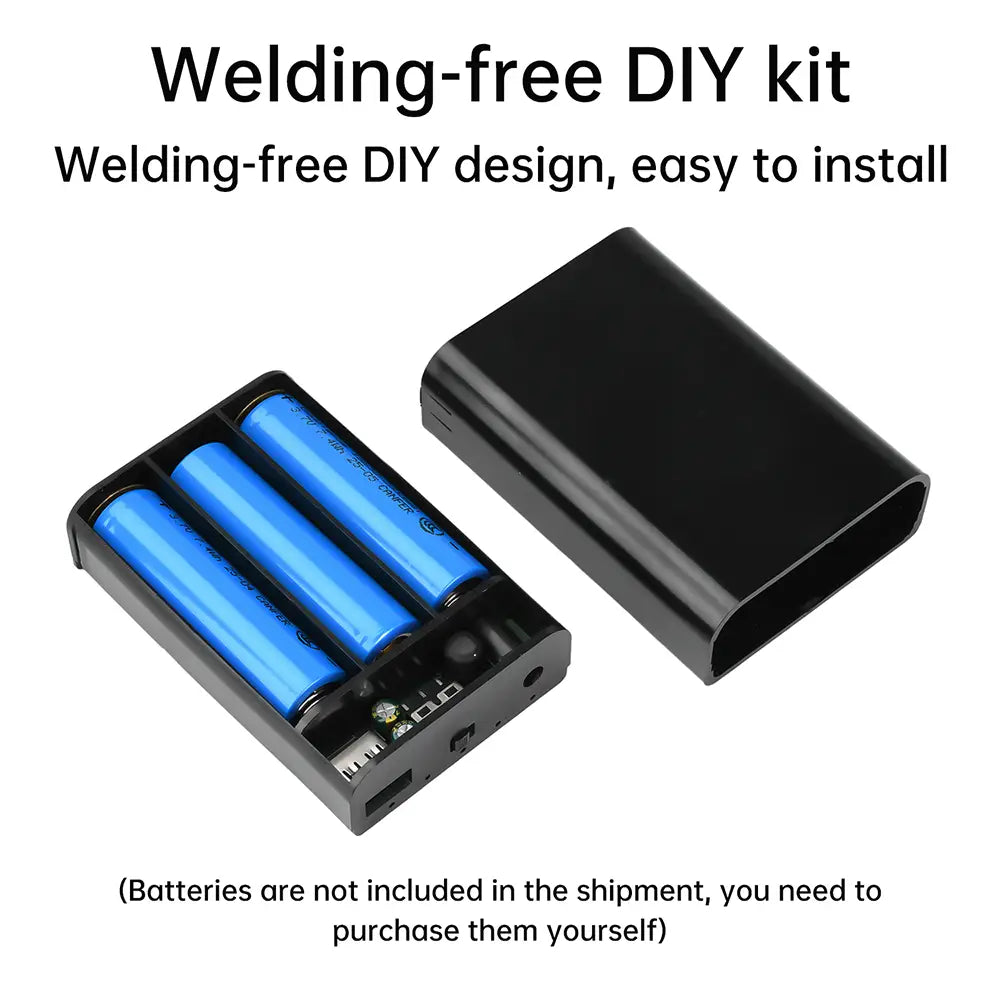

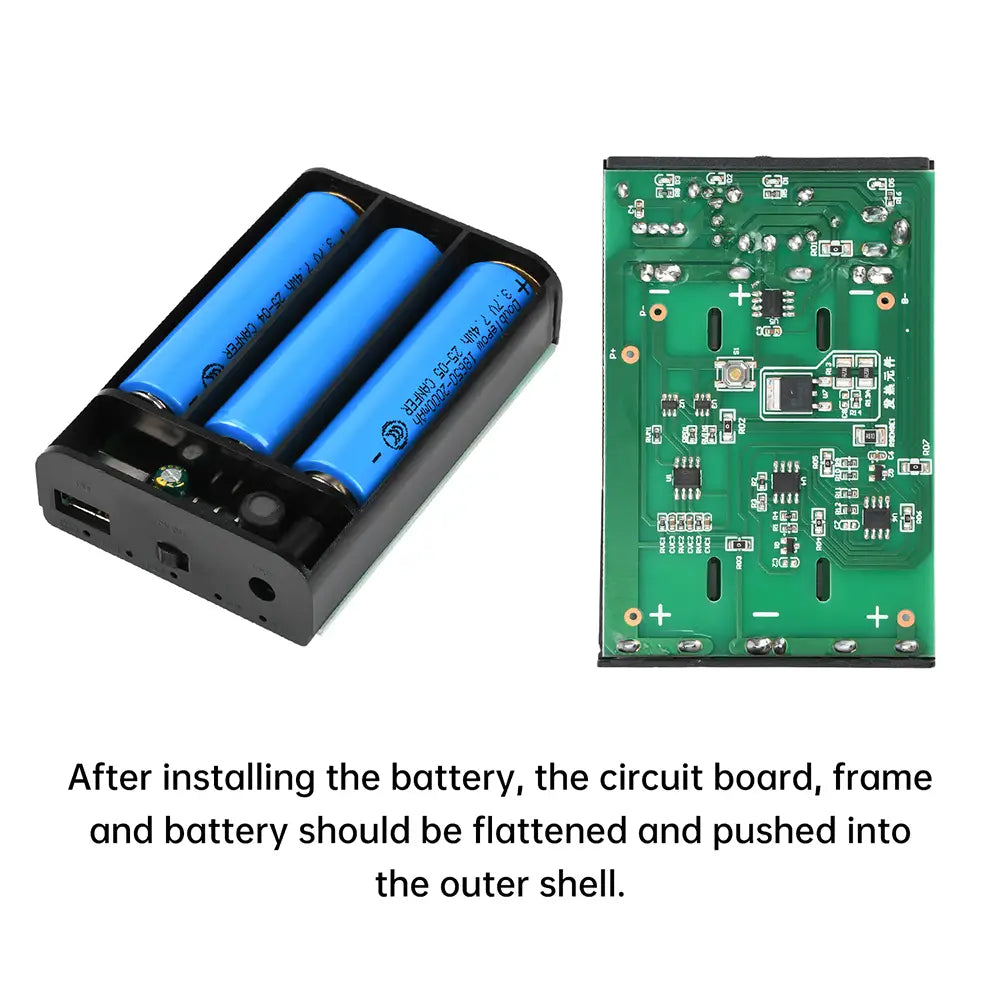

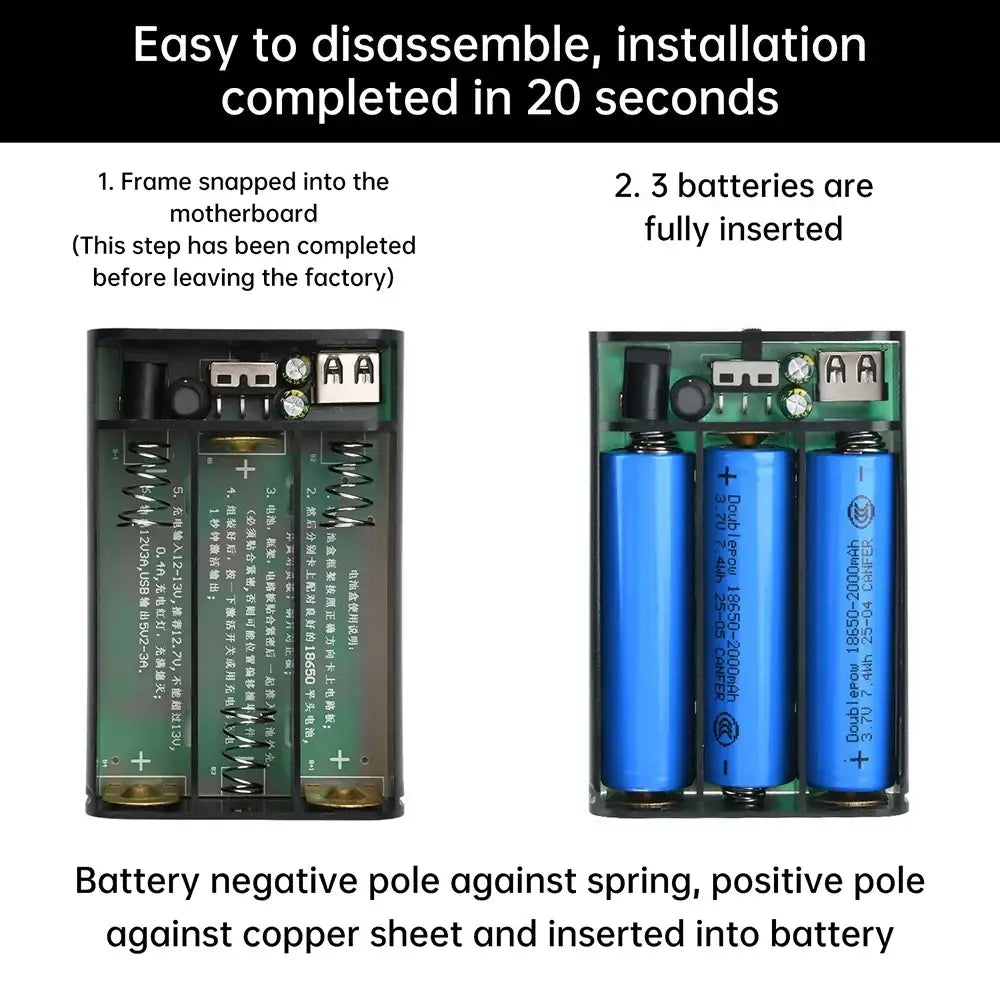

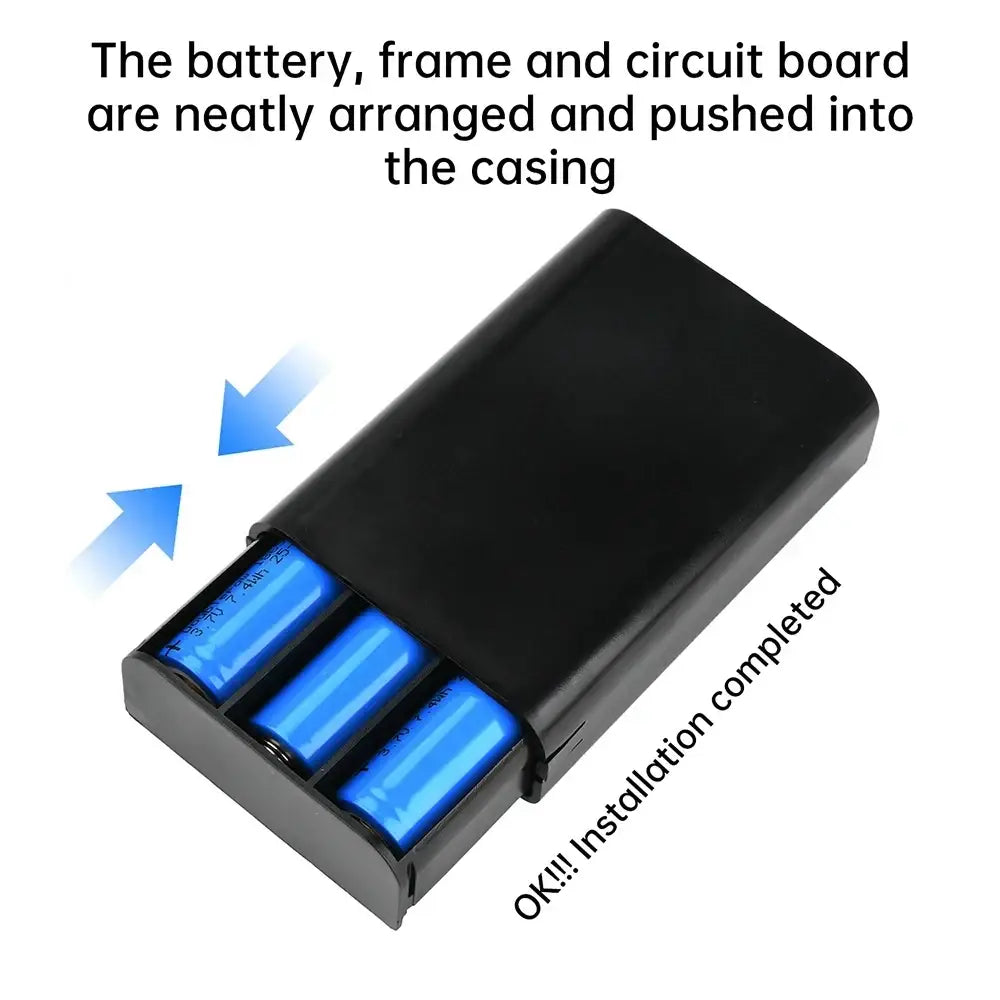

• 簡単な取り付けと迅速な組み立てのための、はんだ不要のDIY設計。

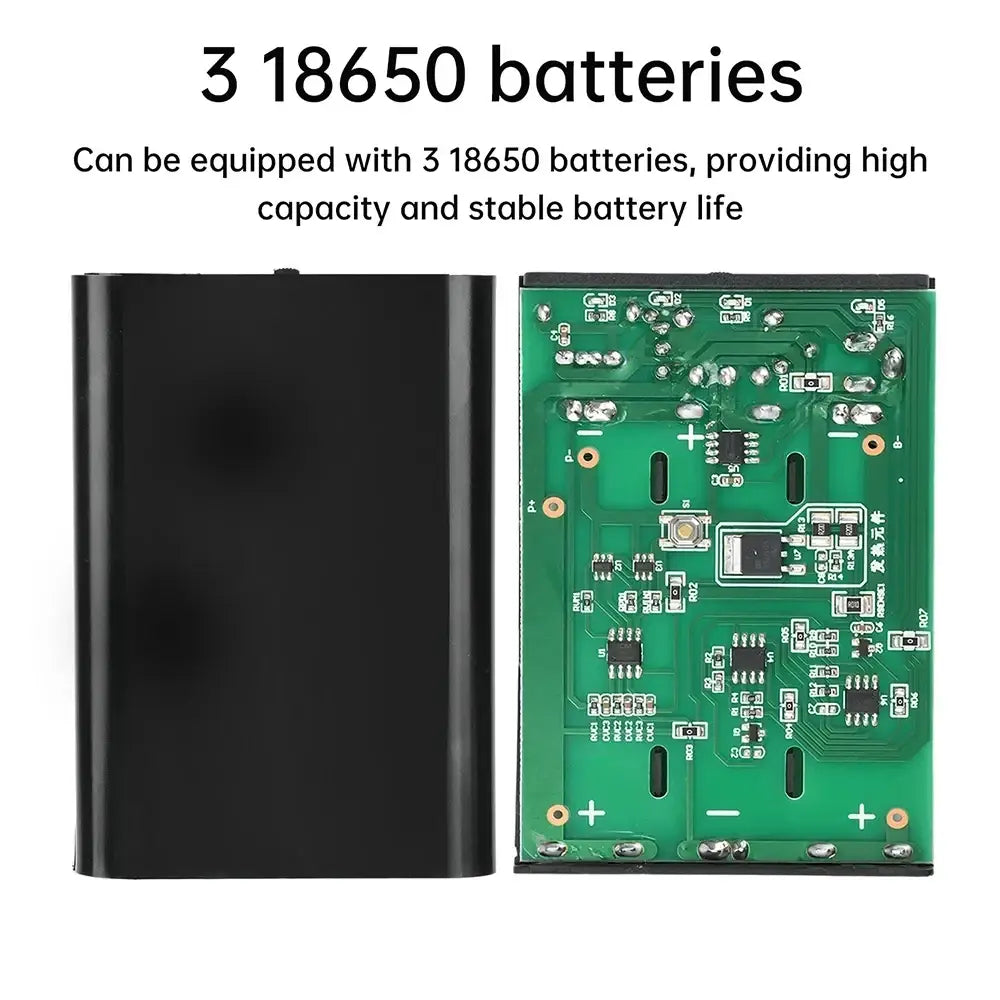

• 高容量かつ安定した持続性のために、18650電池3本に対応。

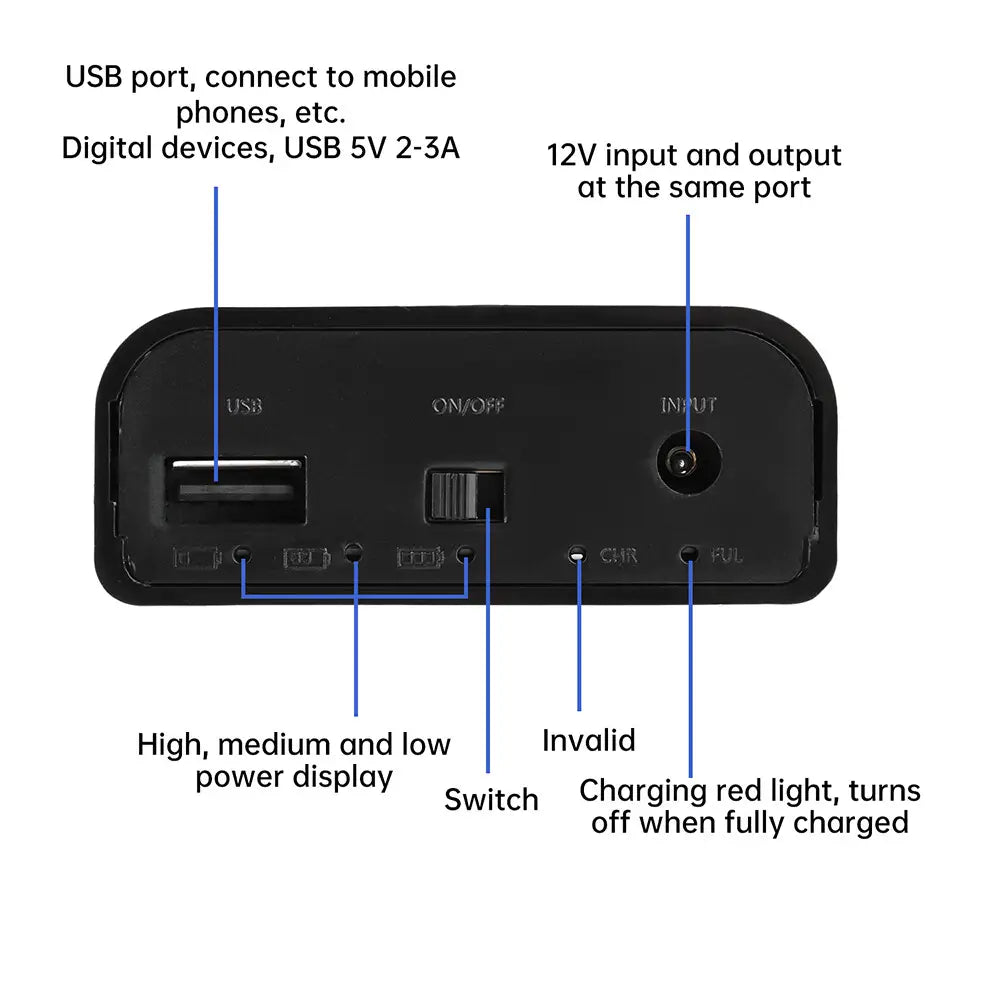

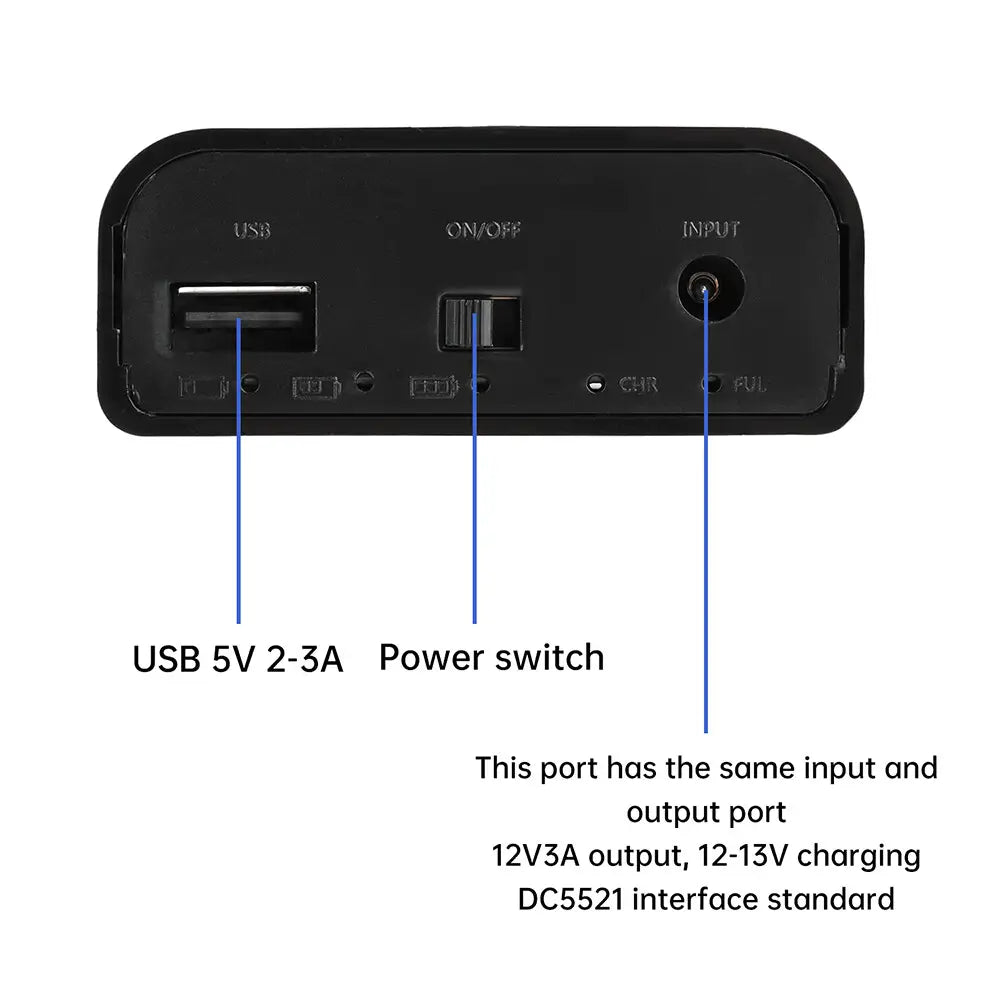

• 電源スイッチを搭載し、電源供給を容易に制御して安全性を向上。
• 汎用性の高い標準DC5.5*2.1mmインターフェースにより、アダプタおよび機器に幅広く対応。

技術仕様

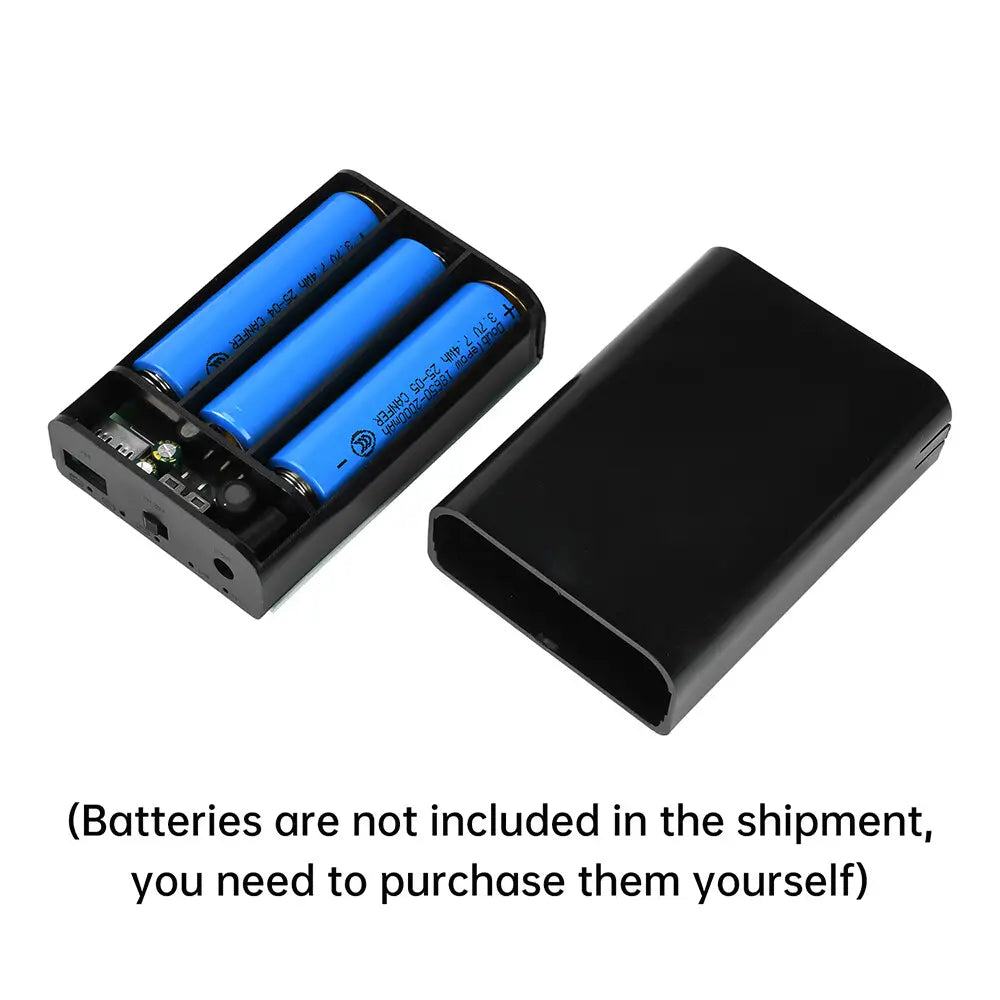

バッテリー容量は3×3.7V×3400mAhとして装着可能で、総計約37ワット時（電池はユーザー提供）です。出力電力には、12V 3AのDCポート出力（非レギュレート）および、5V 2〜3AのUSBポートレギュレート出力が含まれます。DCポートは、直列に接続した3本の電池からの電圧を調整せずに直接出力し、満充電時電圧は12.6V、低電圧保護は8Vで作動します。電圧は電池の充電状態により変動します。

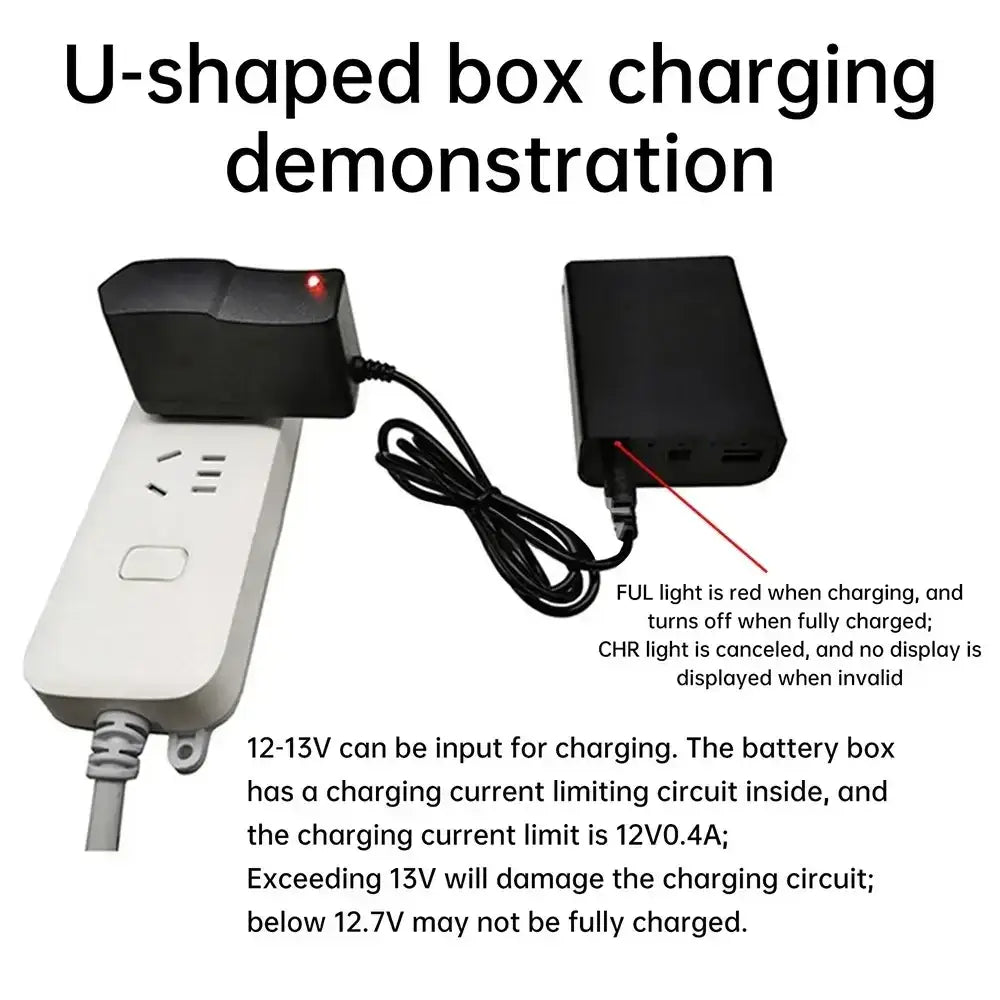

本モジュールは、モーター、LED照明、ステレオ、ソレノイドバルブ、ラジオなど、電圧調整を必要としない低電力機器向けに設計されています。推奨する電池タイプは、3.7Vの円筒形18650電池です。充電器の入力は12〜13Vで、内蔵の充電電流制限回路により充電電流を制御して安全に充電します。13Vを超える場合は損傷の恐れがあり、12.7V未満では充電が不完全になる可能性があります。

内蔵の充電電流制限回路により、充電電力は12.6V 0.4A（5W）で供給され、標準の12V電源で充電可能です。保護には、過充電（4.25V×3）、低電圧（2.75V×3）、ならびに過電流検出（0.1V±0.025V）が含まれます。動作温度範囲は-20°C〜60°Cです。DCインターフェース規格はDC5.5*2.1mm（センタープラス、外側マイナス）です。

梱包内容

梱包にはバッテリーボックスが1個含まれます。
