Spécifications

Application: Ordinateur

Nom de marque: AUCUN

Choix: oui

Condition: Nouveau

Produit chimique préoccupant: aucun

Origine: Chine continentale

Emballage: TQFP

Quantité: 1

Type: Régulateur de tension

est personnalisé: Oui

Caractéristiques du produit

Ce module de régulateur de tension est doté d’un écran couleur avec trois options et modèles sélectionnables, adapté à une utilisation polyvalente. Le programme intégré de 22,5 W a été amélioré afin de permettre une puissance de sortie maximale ajustable, garantissant que chaque protocole peut atteindre une sortie de 22,5 W. Cela inclut la prise en charge de la charge rapide SCP ainsi que des protocoles tels que QC et PD ajustés pour des performances optimales de 22,5 W.

Deux prises USB de type A sont conçues avec un design 5P à fort courant, utilisant des contacts en cuivre plus épais et plus larges pour améliorer la capacité à gérer les surintensités, tout en réduisant la génération de chaleur et les pertes d’énergie. L’appareil prend en charge la sortie à fort courant SCP et VOOC, avec un voyant indicateur de charge rapide dédié qui signale la reconnaissance du protocole plutôt qu’une charge à haute puissance garantie.

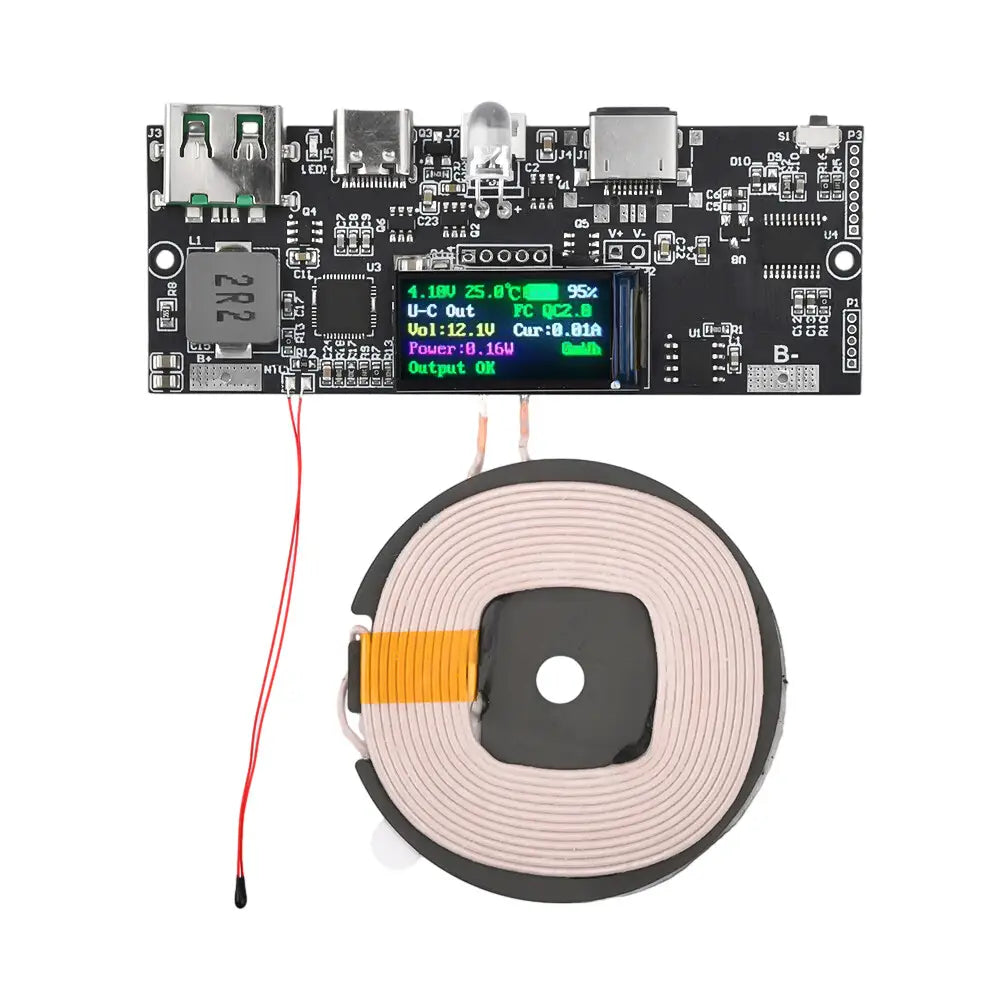

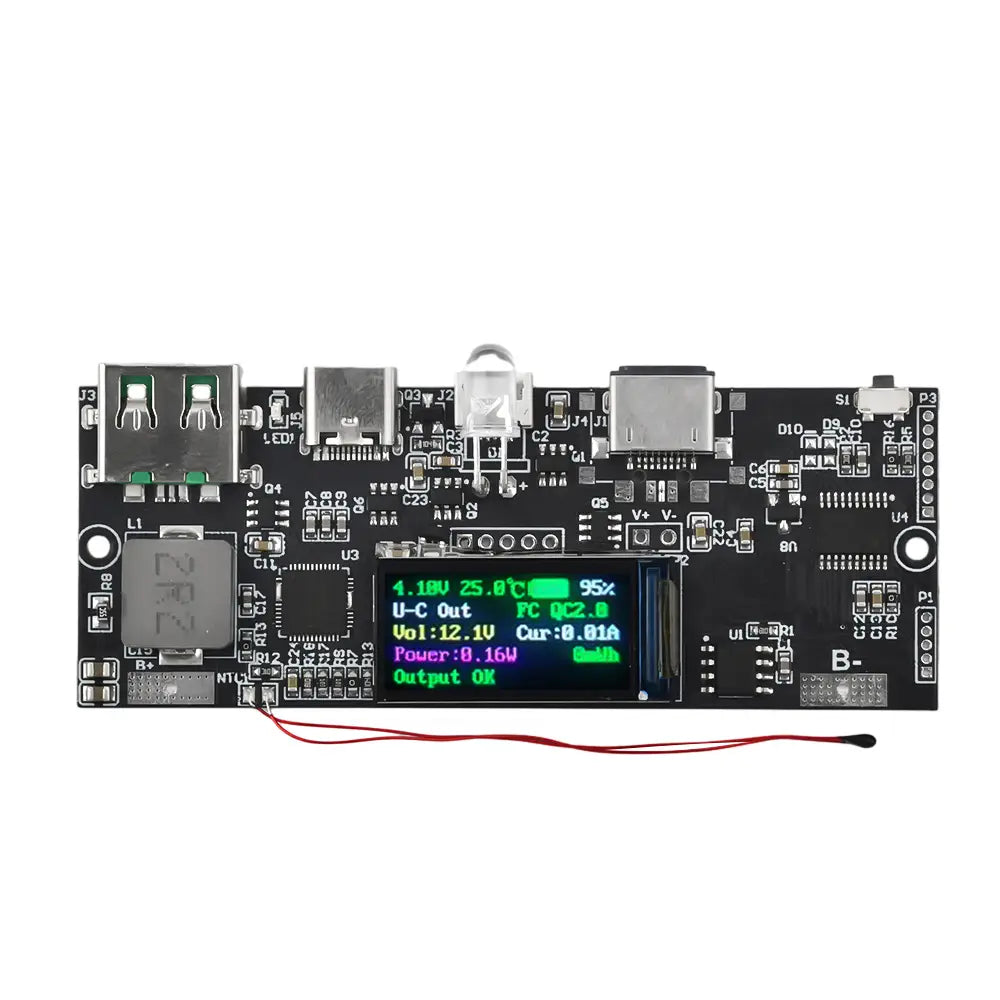

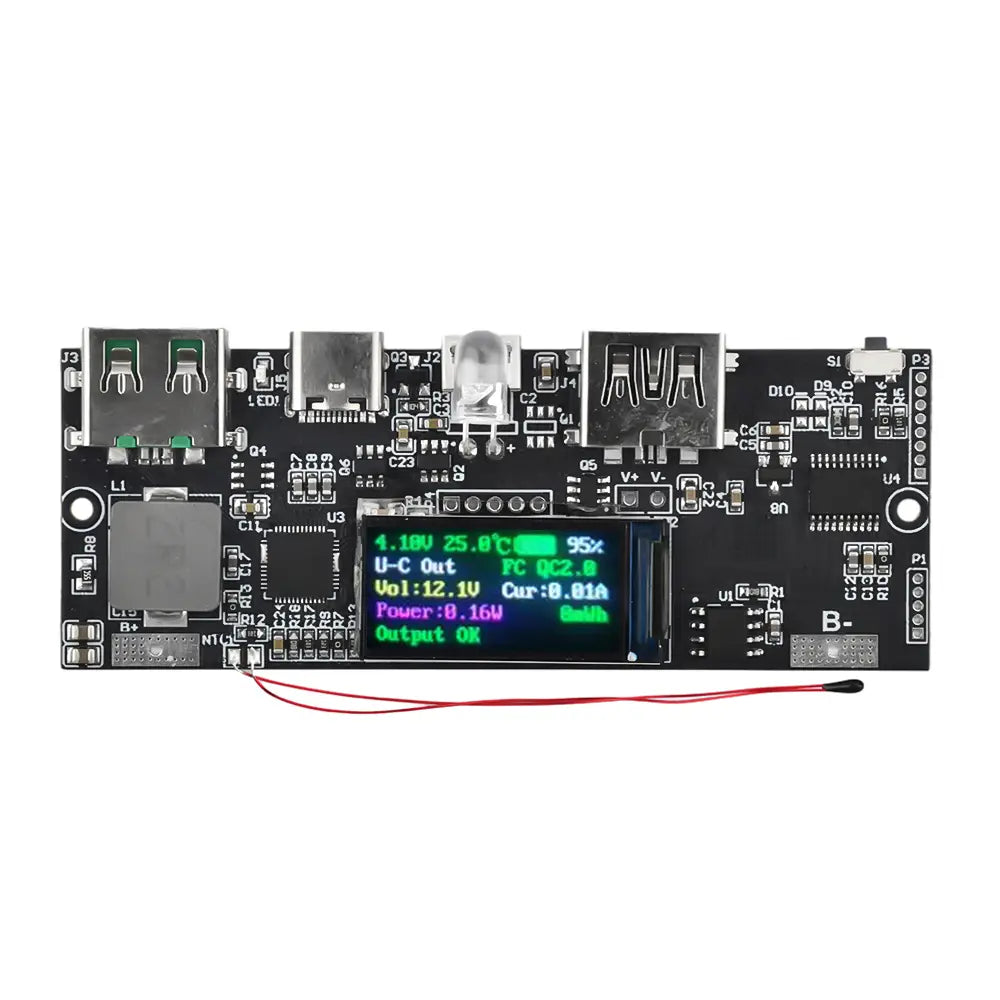

L’écran propose quatre indicateurs de paramètres clés en haut : tension de la batterie, température externe (température de la batterie), icône de la batterie et pourcentage de batterie. Le pourcentage de batterie est affiché de manière constante en blanc, tandis que les autres indicateurs changent dynamiquement de couleur en fonction de la tension, de la température et de l’état de la batterie.

Paramètres techniques

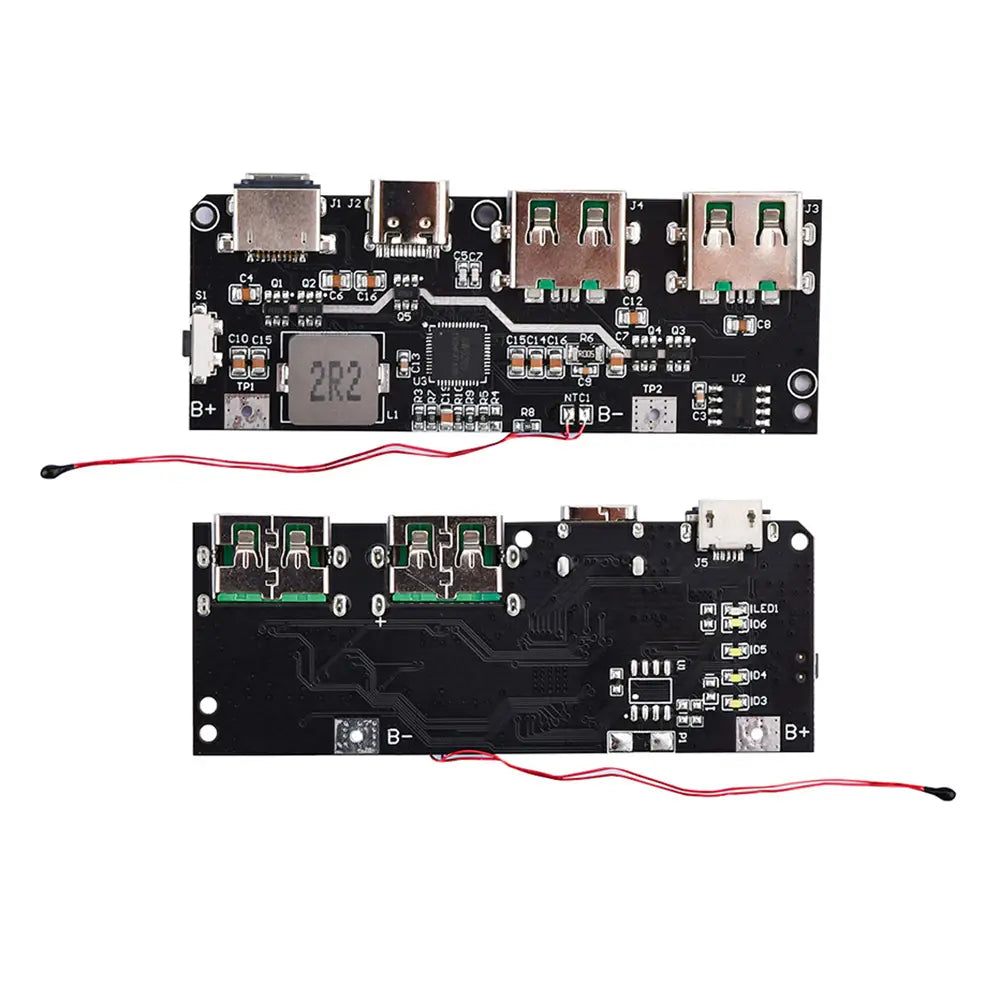

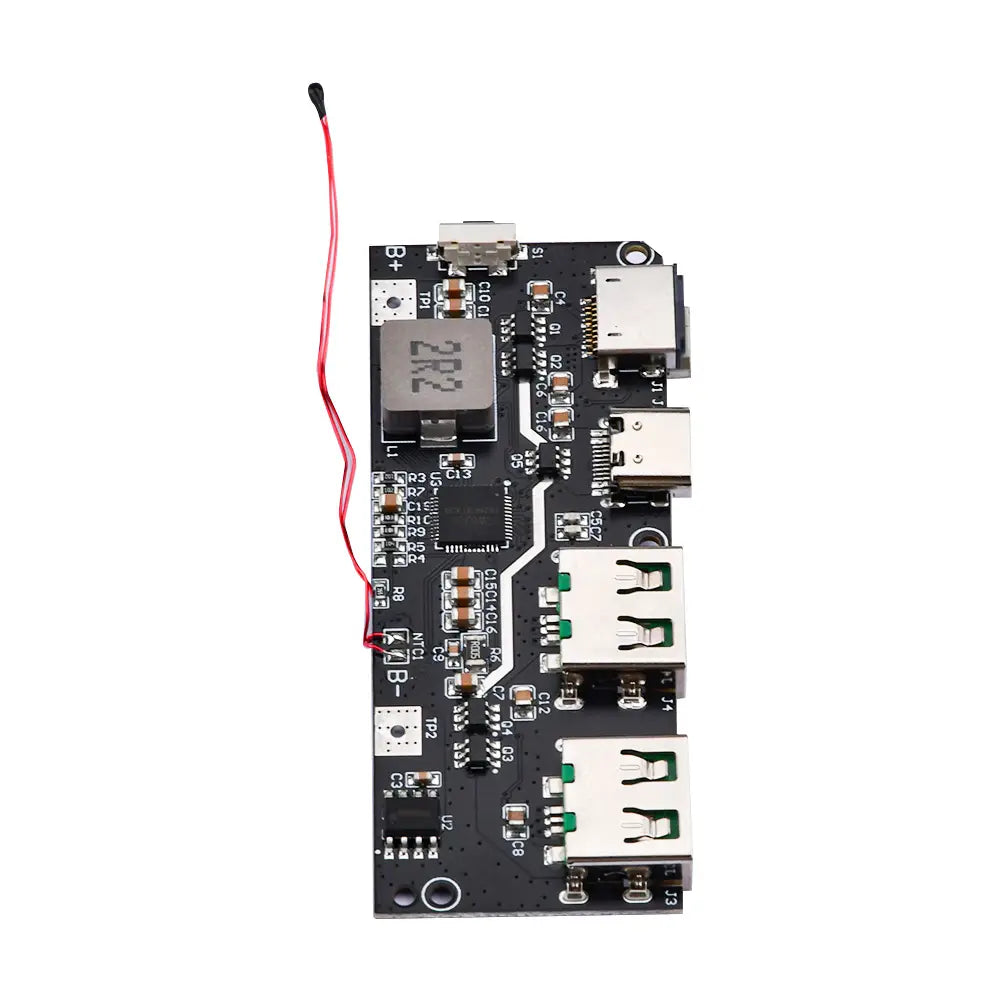

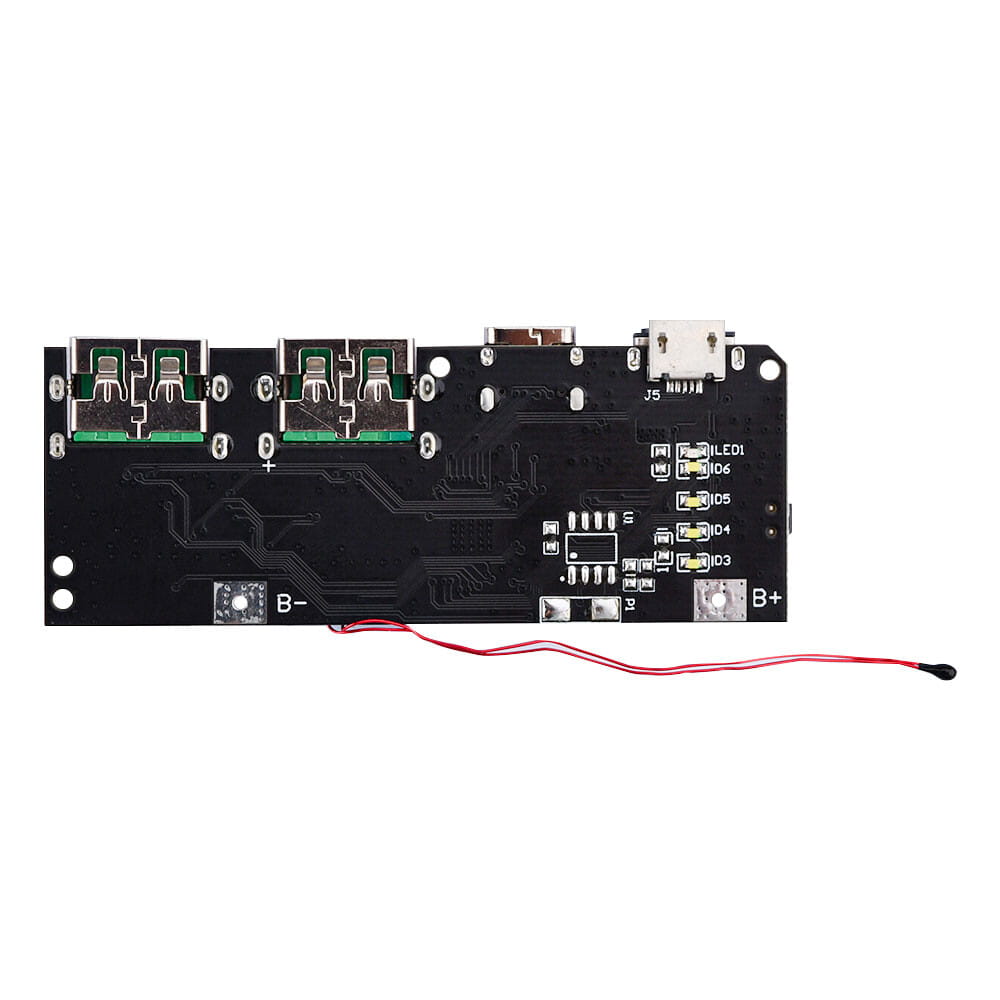

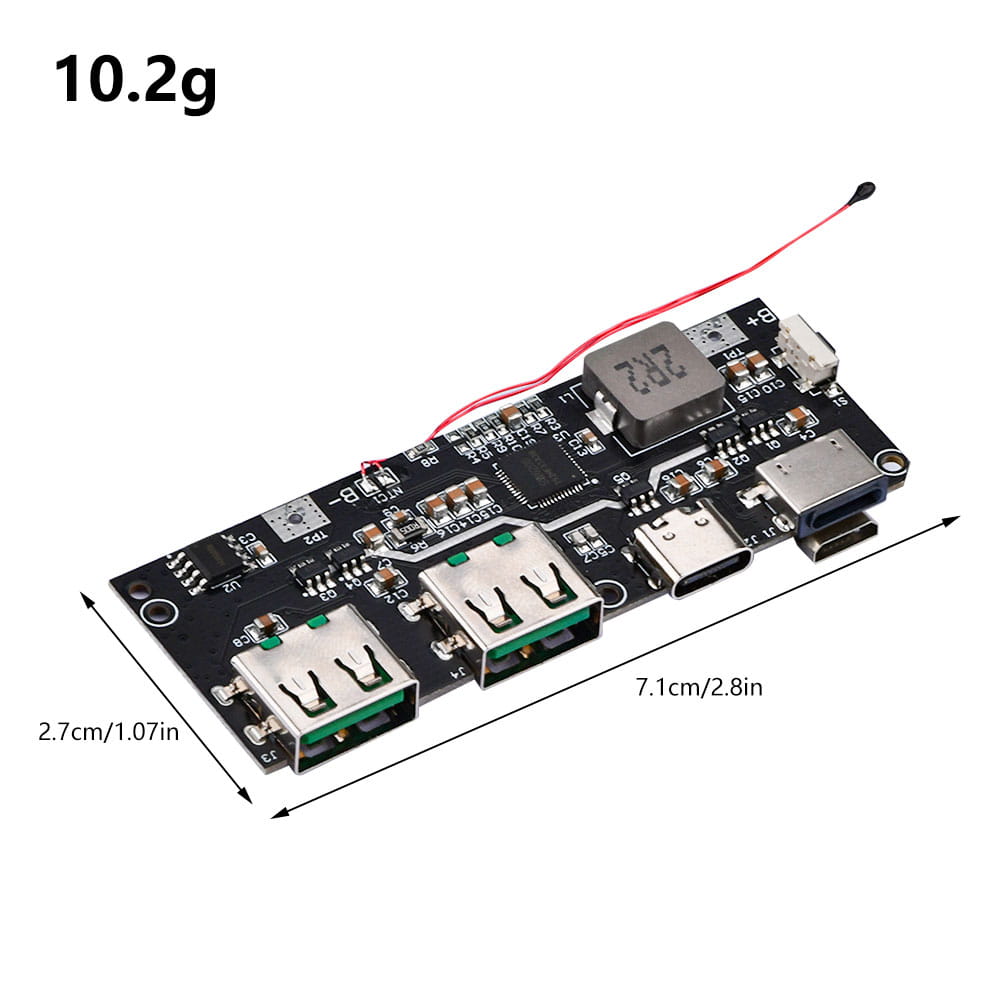

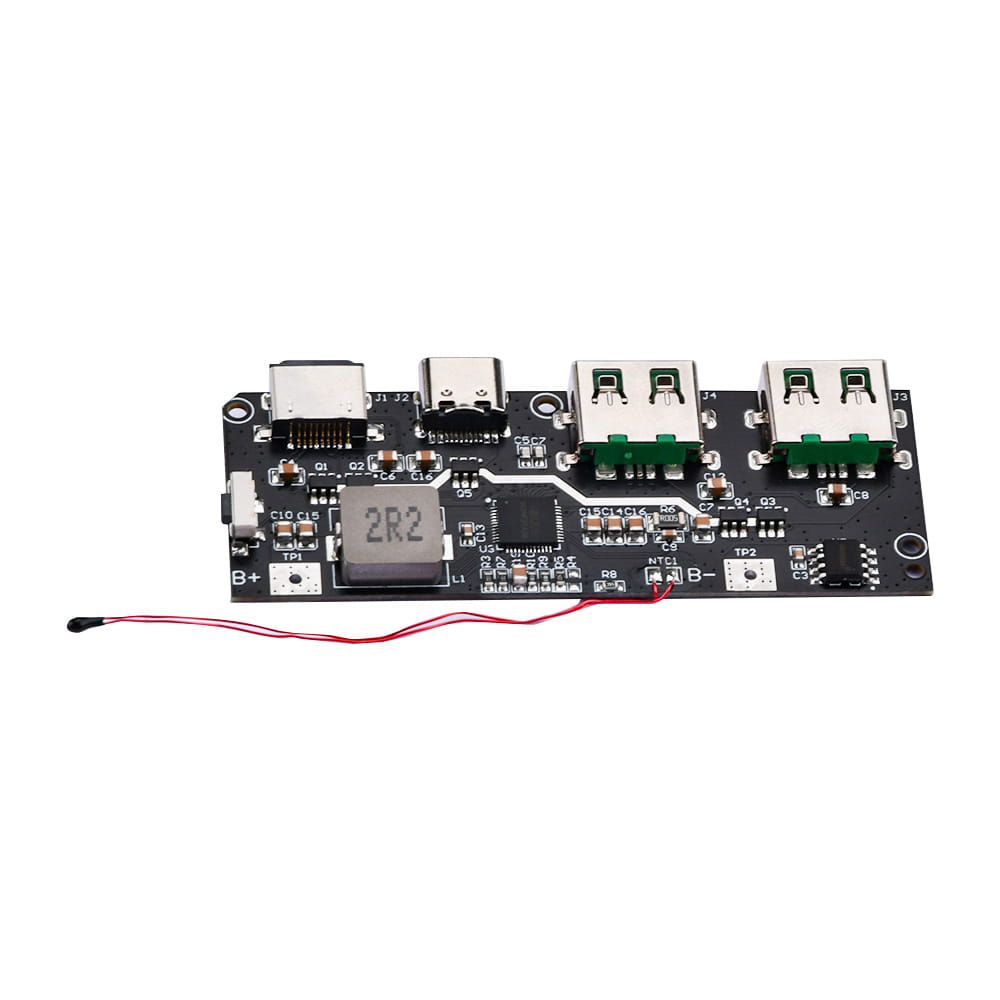

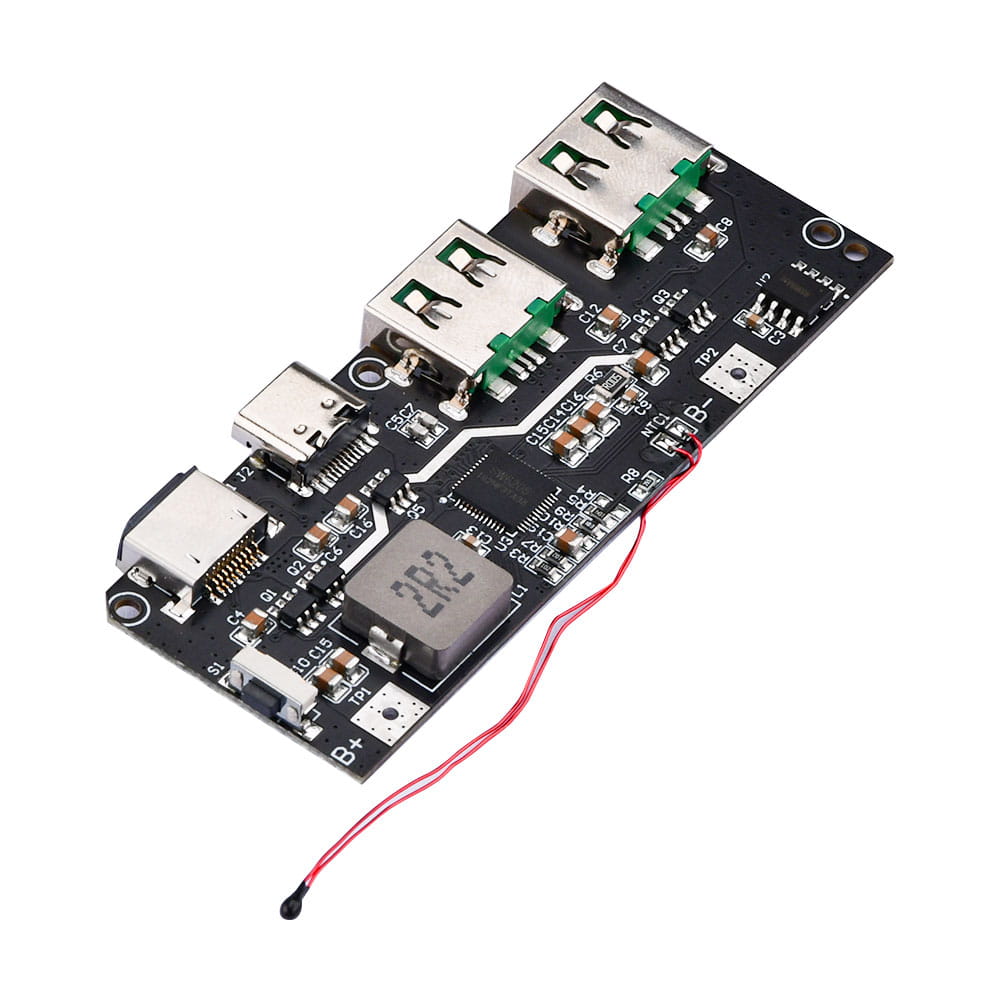

La carte mère inclut par défaut cinq ports USB : Type-C, Lightning, Micro USB, Type-A1 et Type-A2. Lightning prend en charge l’entrée de charge rapide PD2.0, tandis que Type-C prend en charge plusieurs entrées de charge rapide, notamment AFC, FCP, SCP, PE1.1, PD3.0, PD2.0, QC4+, QC4, QC3.0 et QC2.0.

La sortie du produit prend en charge une large gamme de protocoles de charge, notamment PPS, PD3.0, PD2.0, AFC, FCP, PE2.0, PE1.1, QC4, QC3.0, QC2.0, SFCP, SCP et VOOC, offrant des solutions de charge rapide flexibles pour divers appareils.

Les ports Type-A1 et Type-A2 prennent en charge les sorties PPS, PD3.0, PD2.0, AFC, FCP, PE2.0, PE1.1, VOOC, QC4+, QC4, QC3.0, QC2.0, SCP et SFCP. Micro USB prend en charge l’entrée de charge rapide AFC, FCP, PE1.1, QC3.0 et QC2.0.

Type-C permet une charge rapide bidirectionnelle pour l’entrée et la sortie, avec une prise en charge en entrée à 5 V, 9 V et 12 V, et des plages de sortie PPS allant de 5 à 5,9 V@3 A à 5 à 11 V@2 A. La sortie PD3.0/PD2.0 prend en charge 5 V@3 A, 9 V@2,4 A et 12 V@1,75 A. QC2.0 offre des sorties 5 V@3,2 A, 9 V@2,4 A et 12 V@1,75 A, tandis que QC3.0 prend en charge une tension de sortie variable de 5 à 12 V avec des incréments de 200 mV.

AFC prend en charge une sortie à 5 V, 9 V et 12 V avec une entrée à 5 V et 9 V. La sortie FCP et SFCP prend en charge 5 V, 9 V et 12 V, avec les tensions d’entrée respectives spécifiées pour chaque protocole. La sortie SCP prend en charge 5 V@4,5 A et une entrée à 5,5 V@3 A. PE2.0 propose une sortie variable de 5 V à 12 V par paliers de 500 mV, tandis que PE1.1 prend en charge des sorties à 5 V, 7 V, 9 V et 12 V avec des tensions d’entrée à 5 V et 9 V. La sortie VOOC prend en charge 5 V@4 A.

L’appareil permet une décharge externe simultanée via les ports Type-A1, Type-A2 et Type-C, avec une sortie maximale de 5 V@4,2 A.

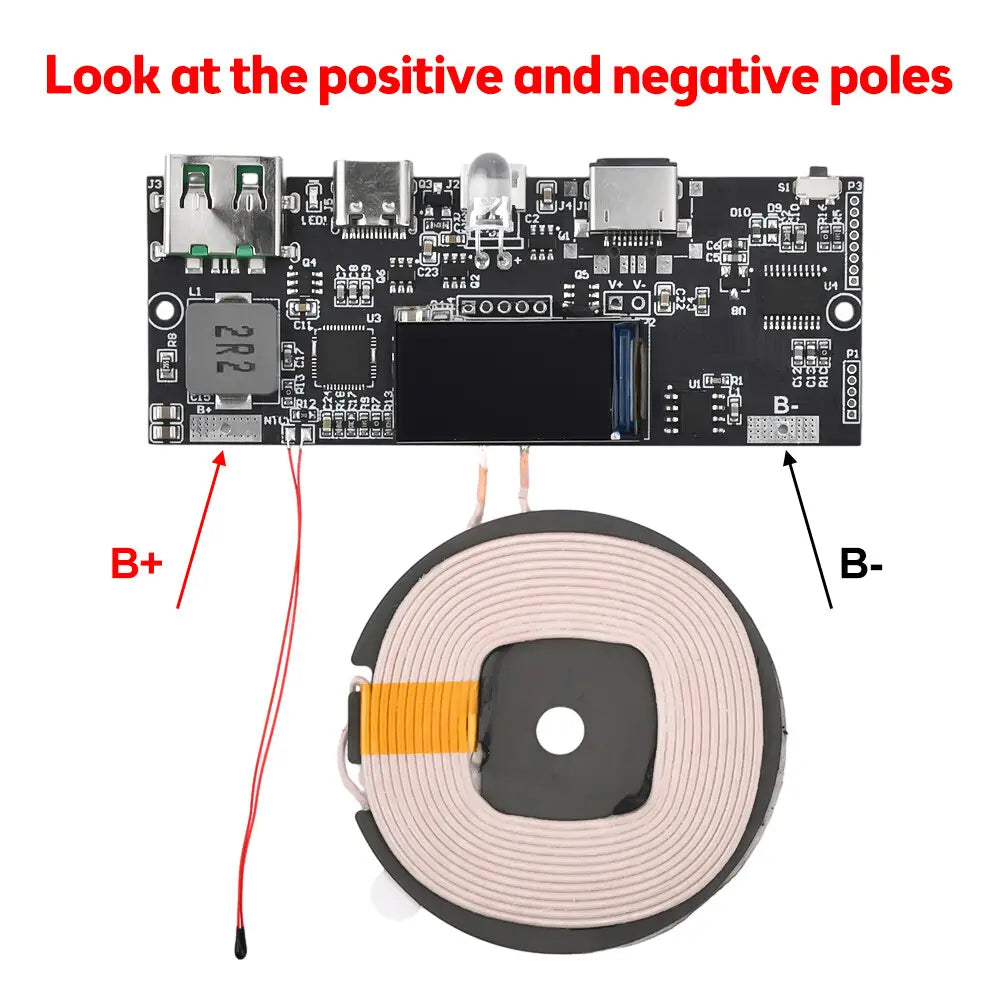

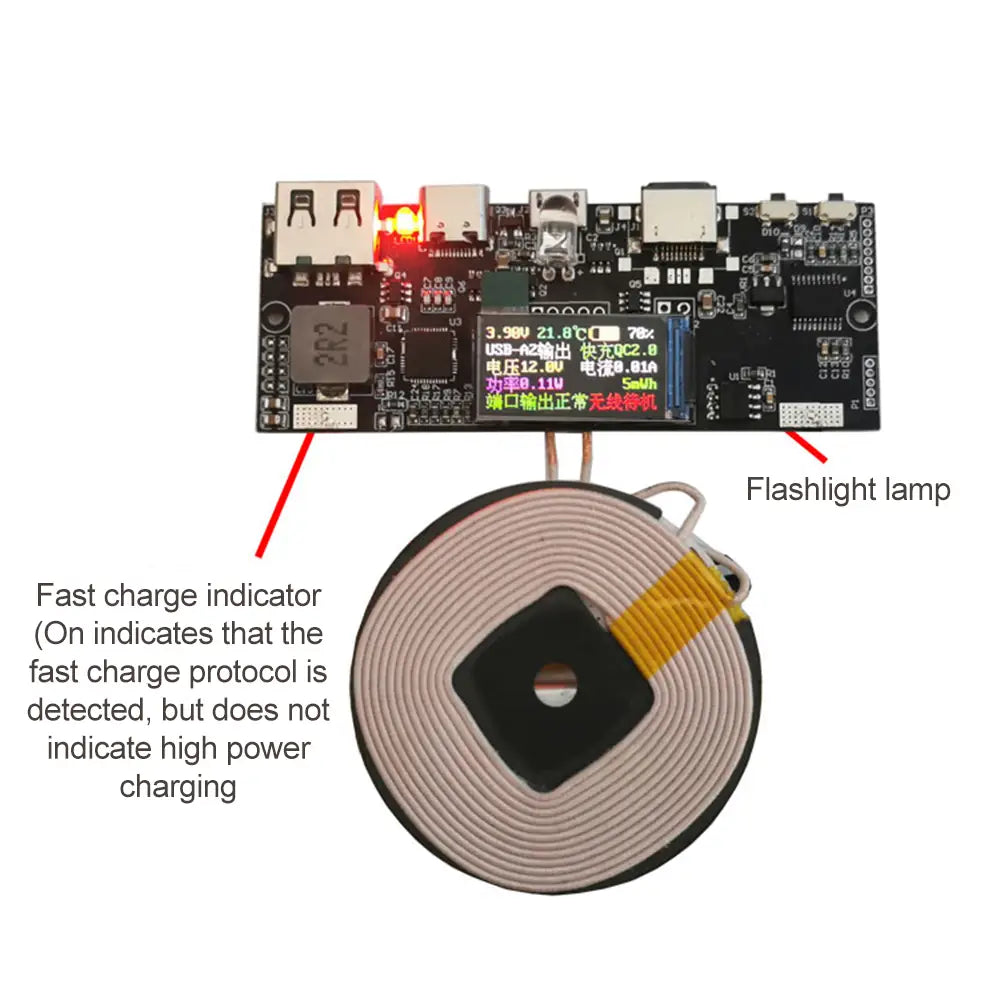

La carte mère peut inclure des capacités de charge sans fil en option ; les cartes avec charge sans fil comportent des composants soudés supplémentaires à l’arrière, tandis que celles sans charge sans fil n’en comportent pas.

Fonctions principales

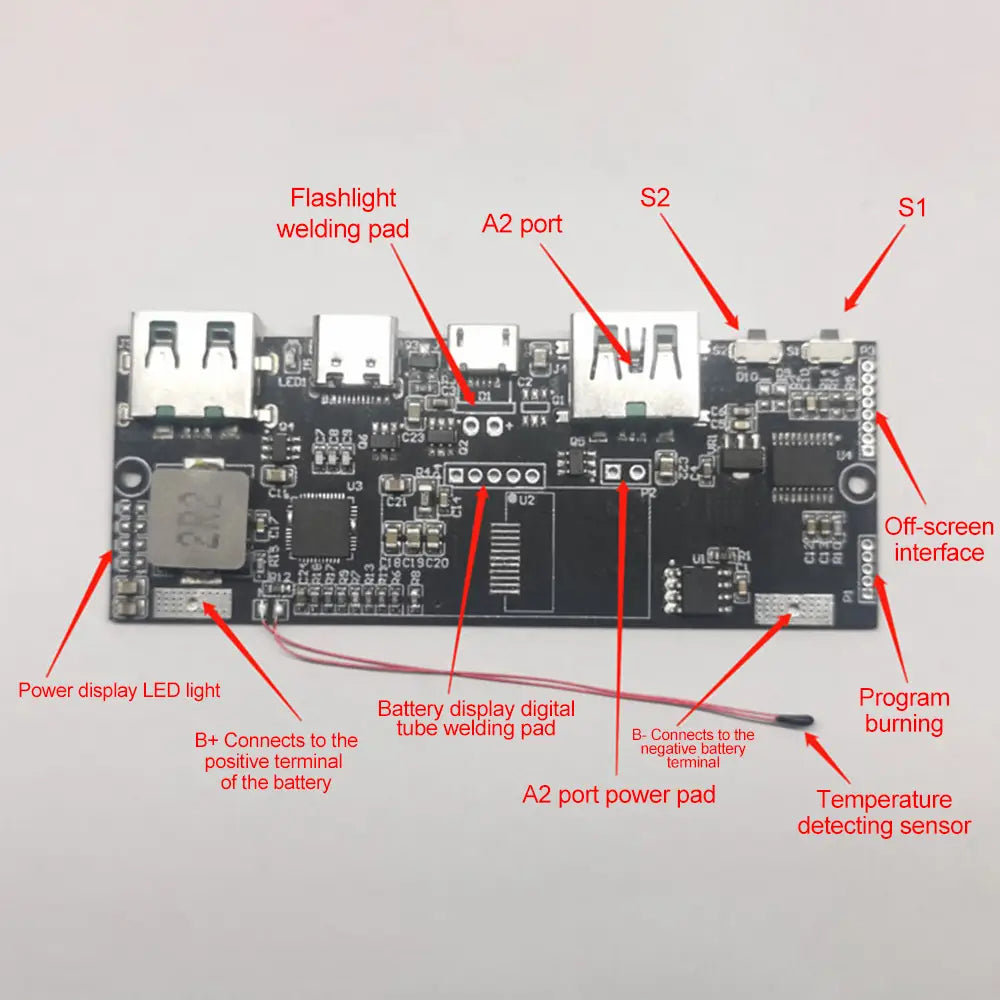

Le module comporte une touche multifonctionnelle (S1, avec S2 actuellement inactif et non soudé par défaut) présentant :

Appui bref : met en marche le chargeur sans fil si activé, ou active la sortie du port Type-A1 sans charge sans fil.
Double clic : force l’arrêt de l’appareil.
Appui long : active/désactive le mode de faible intensité, permettant la charge de petits appareils à faible courant tels que des montres ou des accessoires Bluetooth jusqu’à 2 heures sans extinction complète de l’alimentation. De plus, l’interrupteur d’éclairage peut être désactivé par appui long.

Ce mode de faible intensité n’indique pas une charge à faible puissance, mais est conçu pour des appareils consommant un courant minimal, avec des mécanismes de protection pour que les courants plus élevés restent actifs.

Contenu de l’emballage

1 x module de régulateur de tension
